Сразу не ответил - ждал может авто все таки подъедет. Авто так и не появилось, вопрос закрыт. Владимир Петрович, спасибо за ответ.

Вчера позвонили с соседнего СТО и спросили, можно ли изменить язык на русский на дисплее Toyota Camry, 2016, американец. В меню английский, французский и испанский. Это авто ещё не видел, а по моей просьбе сфотографировали табличку на дверной стойке:

...

Напряжение и ток ВВ батареи RAV4EV при движении в режиме ...

END писал(а):Стоит эмулятор (например)

Оба эмулятора, (которые я нашел), уже отключены.

Владимир Петрович, спасибо за ответ! ... 2. Так как, да, активный тест в ...

Для полной уверенности провожу ещё и активный тест A/F control: АФ контрол.png LS430_3UZFE _13.01.2020 94528.rar Уже после завершения теста заметил, что температура мотора была всего 61 градус. (Напомню, что нужно не меньше 80). Но, перезаписывать тест уже не стал, решил оставить все как есть. Теперь ...

... P.S. Авто будет завтра утром. Работу начал с "проверки здоровья". Кодов по моторному нет, а вот по пневмоподвеске, климату и пиропратнону подушки имеются: Здоровье 1.png Дальше посмотрел мониторы. Странно, но по О2 датчикам, (и катализатору), Incomplete. Потом посмотрел All Data. Все лямбды рабо ...

Хотя мы договорились с владельцем встретиться с этим авто в понедельник, (Т. е. завтра), но он не вытерпел и в ещё в субботу заехал на другое СТО. Как он мне сказал только что по телефону, они навели порядок с пневмоподвеской и поменяли местами сигнальный и массовый провода на О2 датчике B2S1. Как он ...

alflash писал(а):Александр, это из-за того, что двигатель не прогрет?..

Владимир Петрович, на этом скрине два вида топлива - сначала бензин, а потом л-е-е-генькая прогазовка и переключение на газ.

Владимир Петрович, прошу прощения, но за обильным выкладыванием своих сообщений, я это ваше сообщение просто проморгал: Пока только "встречные" вопросы. 1. При взаимной замене катушек правильно ли "определилась" нумерация цилиндров (https://forum.alflash.com.ua/viewtopic.php?f=18&t=86#p3516)? 2. Есть ...

alflash писал(а):...Не перепутано ли подключение этого датчика к осциллографу* или к БУ? ...

Вот для этого и нужна схема распиновки ЭБУ.

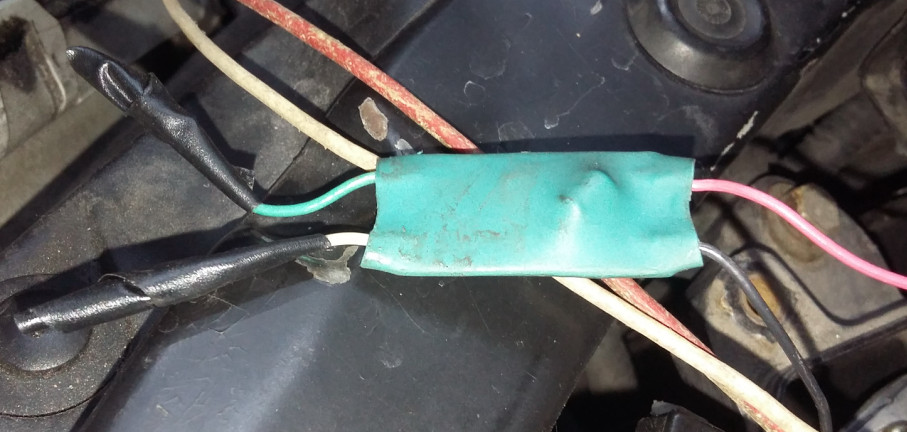

alflash писал(а):...Что именно находится под зеленой термоусадкой? Помнится, что сигнальный провод "родного" (ЛЗ) - синий...

Трудно сказать. Но есть такая фотка:

И тут приехал друг владельца авто и сразу вмешался в процесс. Сначала он спросил - а для чего здесь поставили видеокамеру? Это же не заводское, это сами поставили? Обжимка.jpg Я объяснил, что так в проводке соединяют несколько проводов. Потом он потребовал отключить эмулятор и, как он сказал: "Сделае ...

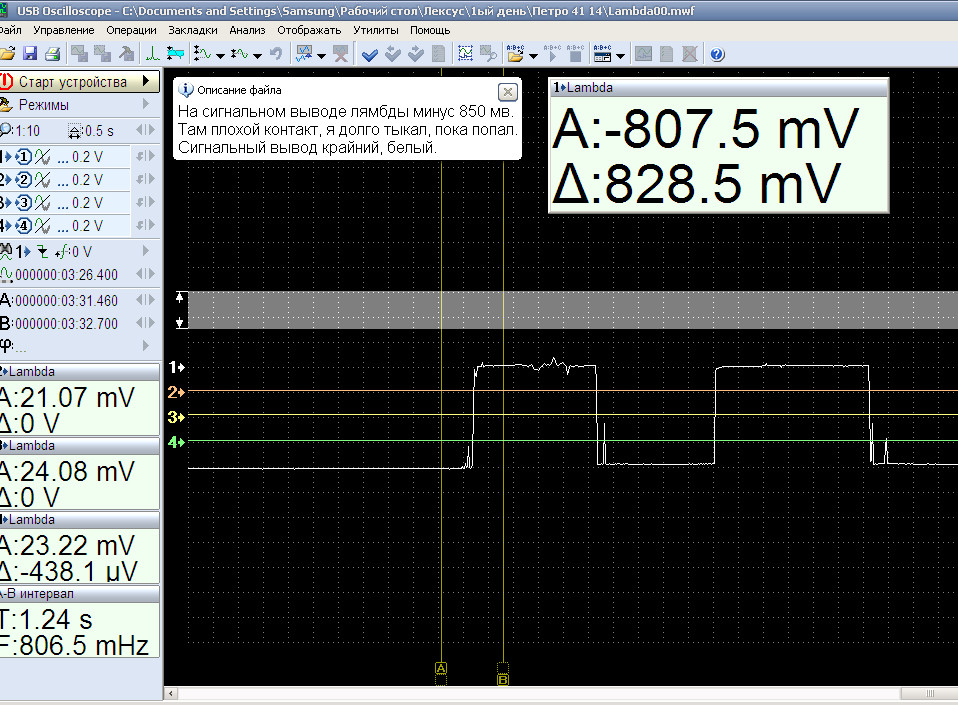

Вот тут уже, (по совету Владимира Петровича я подключил к сигнальному выводу B2S1 Постолограф, который и показал, что на сигнальном выводе этого датчика МИНУС 800 мв. А вершины этих 2-х пиков при сбросе газа, иногда, показывает TS.

...Ещё они увидели что на трёх разъёмах ЭБУ восстановлена эл. проводка - провода уже помещены в кембриковые трубки. .. Теперь посмотрел проводку у разъёмов ЭБУ. Кембриковых трубок я не увидел, а вот в проводку умельцы вставили 2 одинаковых устройства, внешне похожие на эмуляторы лямбда зондов: Разъё ...

Активный тест A/F Control подтвердил, что B2S1 вобще не реагирует на изменение состава смеси. А вот оба задних датчика выдают уж очень похожие сигналы. Или они оба рабочие, или "умельцы" выбросив каты поставили эмуляторы лямбды: АФ контрол.jpg И, в заключение, записал режимы, которые очень любит ВП - ...

Далее хочу записать All Data и пару активных тестов, но тут замечаю в All Data, значение Battery Voltage ок. 5 вольт!!! Тут же TS прекращает работать, все тухнет... Подключаю к АКБ зарядное и очень сожалею, что так и не "разжился" на "Стек". После подзарядки продолжаю - смотрю misfare во всех цилиндр ...

Потом смотрю монитор по лямбдам. И хотя я пока не очень понимаю что означают эти цифры, но нули по B2S1 вызывают подозрение:
