TSB EG-0113T-0914 писал(а):Выполнить диагностику в режиме ACTIVE TEST (активной диагностики):
1. Запустить двигатель и дать ему поработать на холостом ходу.
2. Убедиться в следующем:
- - Температура охлаждающей жидкости не ниже 75 °С. - Педаль акселератора полностью отпущена
3. Значения в таблице данных диагностического прибора:
- - Флаг при каждой ручной смене состава топливно-воздушной смеси. - При первой смене состава топливно-воздушной смеси для параметра «Fuel system#1» (топливная система № 1) отображается значение «OL» (разомкнутый контур). - Значения параметров «Short Fuel Trim» (краткосрочная коррекция подачи топлива) и «Long Fuel Trim» (длительная коррекция подачи топлива) не изменяются
.4. Приступить к записи контролируемых параметров и выполнить следующие действия:
- a. Нажать на кнопку «-12.5%» (или «-25%» на некоторых моделях) и подождать не менее 15 секунд.
b. Нажать на кнопку «0%» и подождать не менее 10 секунд.
c. Нажать на кнопку «12.5%» (или «25%» на некоторых моделях) и подождать не менее 20 секунд.
d. Нажать на кнопку «0%» и подождать не менее 10 секунд. e. Нажать на кнопку «-12.5%» и подождать не менее 15 секунд
5. По окончании завершить запись и сохранить контролируемые параметры. ...
При пользовании клоном аппаратного интерфейса и в авто с тормознутым протоколом ISO 9141 для повышения скорости обмена данными крайне желательно "оптимизировать" Custom. Data List, исключив из него ненужные параметры. И просьба "не частить" с переключением состава смеси, т.к. системе нужно время, чтобы расчехлиться на его (принудительное) изменение.

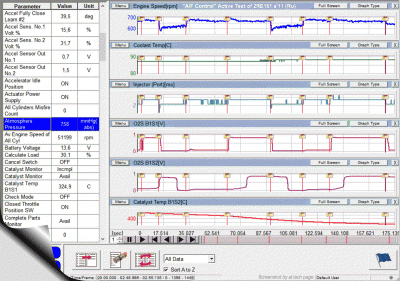

A/F Contol test for Vehicle w/o A'F Ratio Sensor
,
- Good Results
Конкретный выбор ("наполнение") Custom Data List зависите от задач, которые собрались решать, от скорости обмена данными и от параметров, которые есть в БУ двигателем.
Внизу слева в
или так
можно её определить.
При активном тесте "A/F Control" и/или при "Injection volume for A/F sensor" в перечень обязательно включаются (при любом раскладе) такие параметры:
- - Engine Speed
- MAF
- параметры всех кислородных датчиков
- CALC LOAD
-
Примечание. Тест обязательно проводится при shift lever is at N or P position, the A/C switch is OFF and all accessory switches are OFF.
При проверке Stall Test - естественно, в положении D.
Перед началом теста (ов) Select: "Function" then "Snapshot Configure"
- a. Set "Trigger type" to "Manual"
b. Set "Duration" to "3 min"
c. Set "Trigger Point" to "Begin"
Категорически
НЕ рекомендую при проведении тестов использовать графический режим отображения данных.
Отдельно рекомендую выполнить и проверку "Check Mode"[/B] (это позволит несколько ускорить обнаружение неисправностей).
Примечание. Многие неисправности БУ определяет только после выполнения определенных "начальных" условий. Поэтому ожидать результатов просто на неподвижном авто (после отключения аккума) - БЕСПОЛЕЗНО.
Так как практически все они будут в состоянии INCOML, а не PASS
Для справки. Отключение аккумулятора сродни стряхиванию термометра. Сия процедура НИКАК не влияет на состояние больного, хотя после "обнуления" градусник может и не показывать "высокую" (пока не будет вставлен подмышку, что для авто аналогично, пока БУ не выполнит все самопроверки своих исполнительных устройств и датчиков).
И только после этого, можно оценить их нынешнее состояние и "остаточный моторесурс" пока еще исправных. Например, по таким данным (для катализатора)
или по таким
Ответ на конкретные "непонятки" при проведении тестов возможен только ПОСЛЕ ознакомления с содержанием логов (если конечно они были сохранены).
->
,
,
