Тема проверки 2-контактных MRE Sensors получила продолжение.
И не только реализацией другими ранее предложенной схемы приспособы для проверки сигналов таких датчиков вольтметром/осциллографом

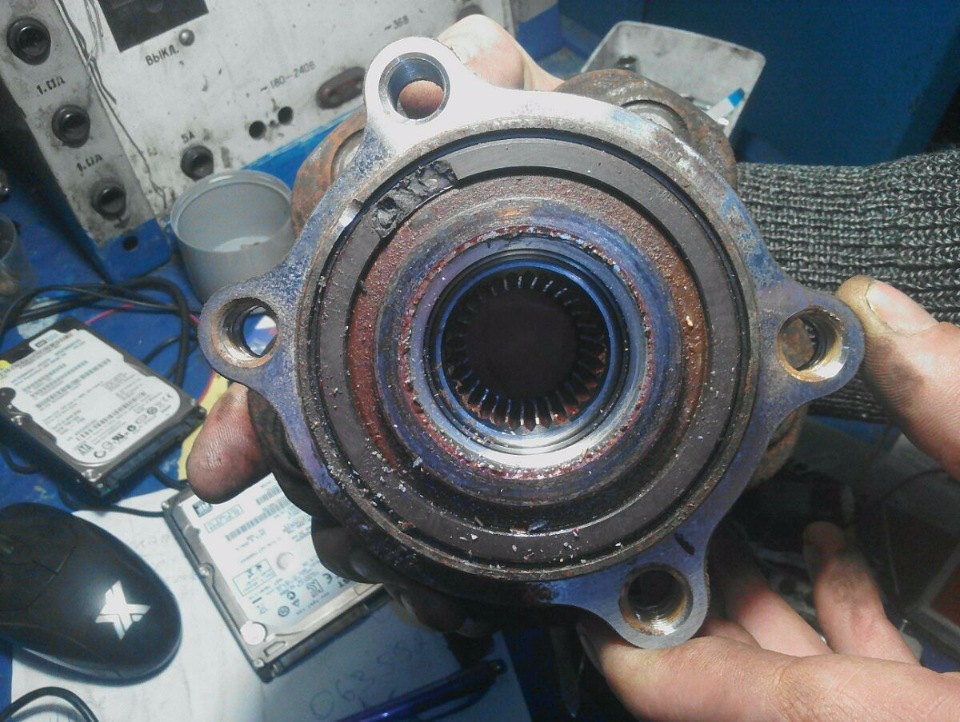

Фото из http://carmasters.org/topic/17860-как-проверить-датчики-abs/

Но и изготовлением такого пробника:
,

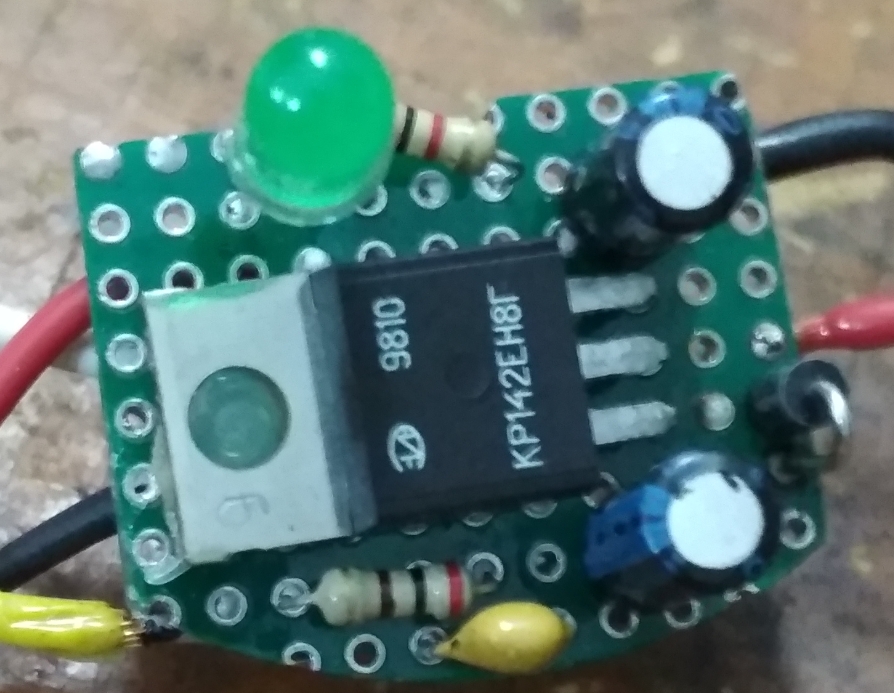

В связи с этим появился опрос о возможных "фишках" моего варианта похожего тестера.
Покликайте на возможности, которые с вашей точки зрения обязательно необходимы.

Доп. предложения приветствуются

______________________
Примечания.
*На али такой продвинутый пробник с датчиком Холла и регулировкой чувствительности и, надеюсь, что и с гистерезисом, можно купить за недорого (от $0.69 за шт.)и т.д.
Вообщем, если лень паять самому, то за мелкие деньги можно просто собрать такой конструктор аля "Сделай сам"

[END]

Нам не лень,мы просто "не умеем".
Готовы профинансировать проект..)

[alflash]

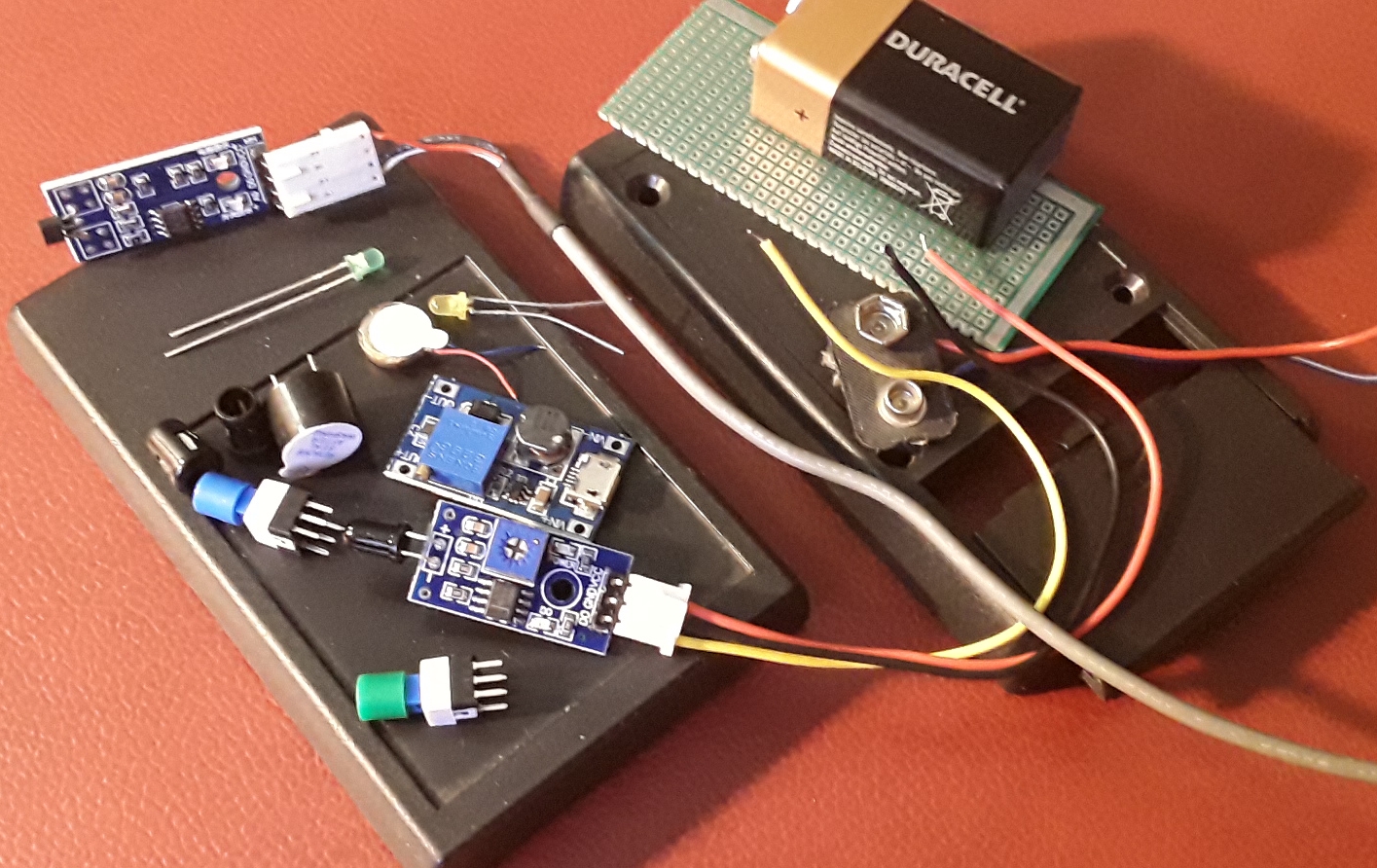

Для "новичков" подойдёт такой набор "лего",

после сборки которого получится
а) MRE Sensor Tester (with LED/Sound/Vibro Indicators),
b) Magnet Probe.
c) MRE Simulator* по схеме AVTEL на али пока не продают, поэтому можно поднапрячься и, потратив пару часов, спаять самим
Автономное питание (литиевая батарейка с подзарядкой) - опция версии Pro.
Цена вопроса менее 5 USD.

[alflash]

* Встривать осциллограф для проверки исправности Magnetic Ring, видимо, нецелесообразно, а при необходимости придётся подключать пристёгнутый внешний девайс.
Вероятно для упрощения изготовления и расширения функциональности есть резон в версии Pro использовать низкочастотный канал PWM Modulator'a
,
дополнив его токовым выходом на полевом транзисторе.

[alflash]

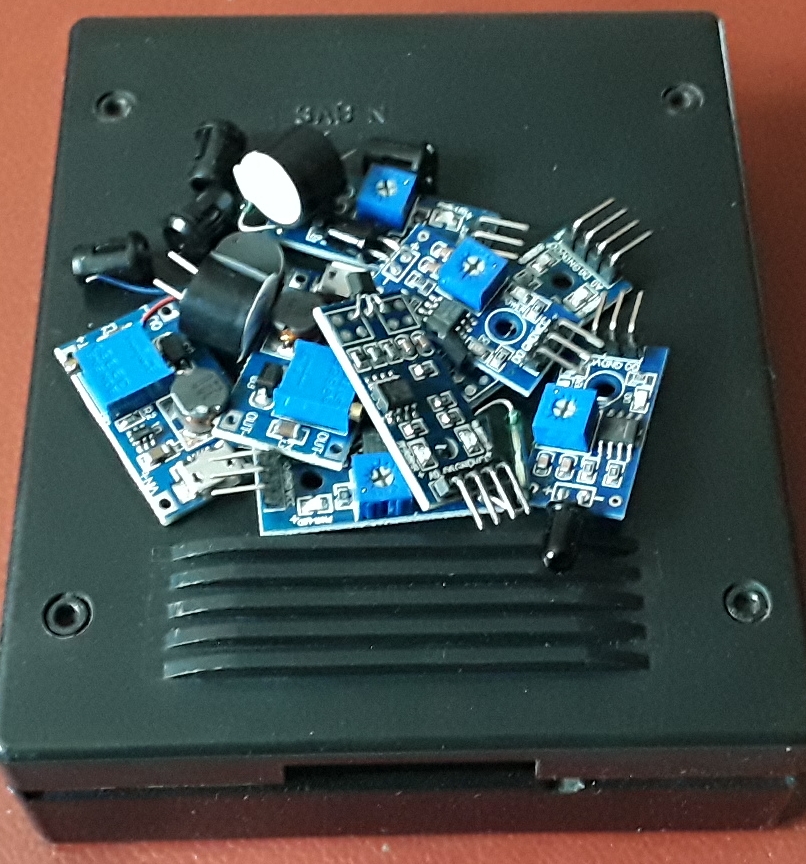

A это набор комплектующих для автономного варианта "Simple" (LED/Sound/Vibration indication, Magnet Probe, MRE Simulator)

Простенько и без излишеств

[AVTEL]

Владимир Петрович, а инфрокрасник зачем?

[END]

Набор комплектующих для автономного варианта "Simple" (LED/Sound/Vibration indication, Magnet Probe, MRE Simulator)... Простенько и без излишеств

А хочется излишеств...очень..

[alflash]

Владимир Петрович, а инфрокрасник зачем?

В интернет- магазине, где подзакупались комплектующие, не оказалось модуля обычного компаратора. Поэтому придется использовать или плату инфрокрасного датчика или для геркона. Т.е. подключать нагрузочное сопротивление RL ко входу их компаратора (вместо предусмотренных в них датчиков).

[alflash]

Набор комплектующих для автономного варианта "Simple" (LED/Sound/Vibration indication, Magnet Probe, MRE Simulator)... Простенько и без излишеств

А хочется излишеств...очень..

Увы, имитатор магнитных импульсов того не стоит.
В крайнем случае, возможен самостоятельный upgrade (доработка) девайса ручным или автоматическим имитатoром переменного магнитного поля (практически нулевой сложности).
Например, с использованием этих "высокотехнологичных" устройств:

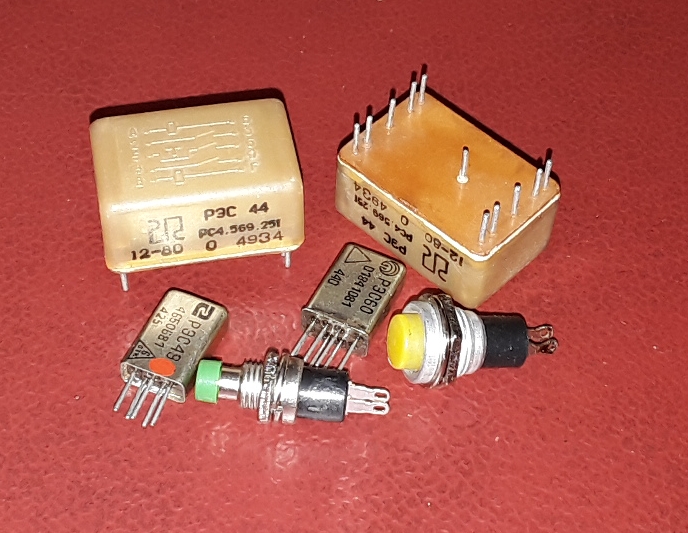

[alflash]

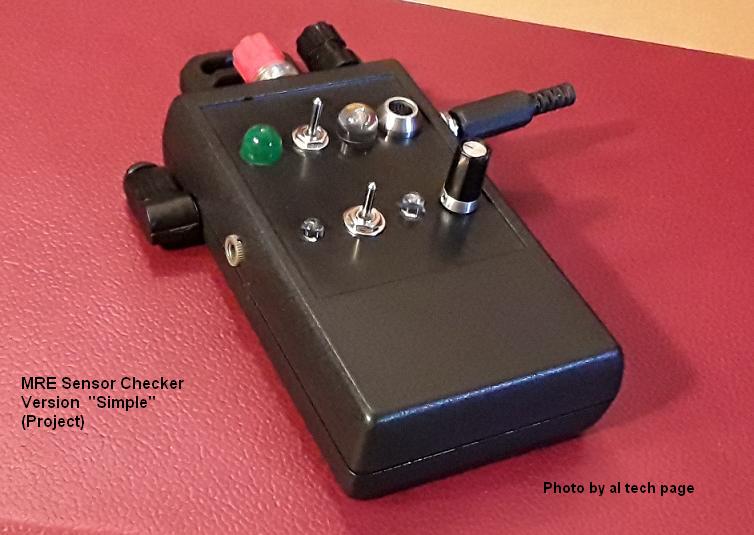

Вот так нынче выглядит упрощенный вариант MRE Checker, в котором реализованы все 6 востребованных функций:

пустые отверстия - места установки ярких СД соответствующего цвета.

[END]

Радует глаз...

[alflash]

Радует глаз...

А так, по-моему, чуть лучше

MRE Sensor Checker, Version "Simple"

Все СД увеличенного размера и разного цвета (з,ж,с,б), добавлен кронштейн для крепления устройства.
Для того, чтобы "не перепутать", все разъёмы для подключения разной конструкции.

Почему-то считаю, что по возможностям и по цене это достойная альтернатива, например, такому девайсу https://www.handsontools.com/Kent-Moore ... 33492.html и/или такому http://www.370zcoupe.com/TSB/1RB37.pdf

[END]

Радует глаз...

А так, по-моему, чуть лучше


Все СД увеличенного размера и разного цвета (з,ж,с,б), добавлен кронштейн для крепления устройства.
Для того, чтобы "не перепутать", все разъёмы для подключения разной конструкции.

Почему-то считаю, что по возможностям и по цене это достойная альтернатива, например, такому девайсу https://www.handsontools.com/Kent-Moore ... 33492.html и/или такому http://www.370zcoupe.com/TSB/1RB37.pdf

А видос будет по работе с данным девайсом?
Да да да - дайте два,оптом...
