TPMS Toyota CAMRY

[Гагик]

Коллеги добрый день всем
Первый раз в этом форуме напи
Есть Тoyota Camry 2007 4T1BE46K17U156010
С такимы кодамы диагностирую Лаунчем
C2121
C2122
C2123
C2124
C2177
после сброса все в норме но через два дня опять такие коды появляются
Я подозреваю на слабое соединеныие питаныие блока TPMS
Нужен схемки и расположение блока TPMS
Заранее Спасибо

[END]

В связи с тем что это камри USAMarket имеет смысл :
1.Подключаться к авто с помощью Течстрим для видения "полноты" картины.
2.Попробовать переключить кнопку 1&2 комплекта колёс.

[alflash]

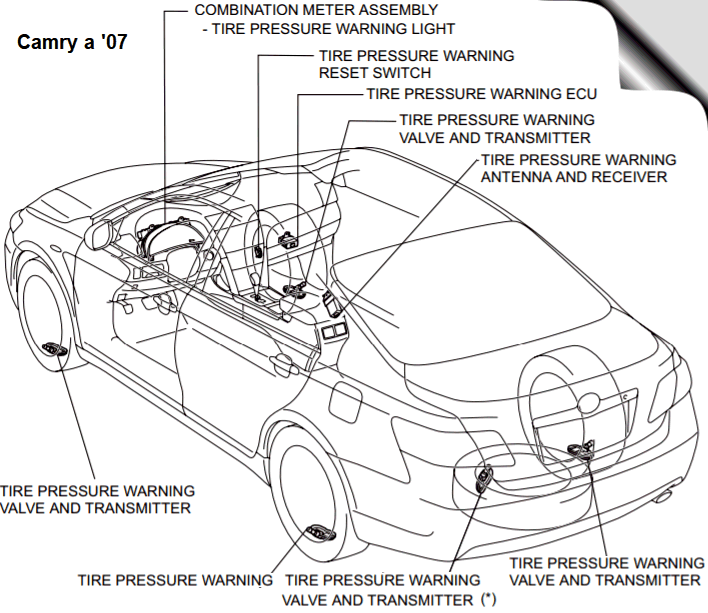

1. PARTS LOCATION

PARTS LOCATION

2.
3. DTC C2121/21 = No Signal from Transmitter ID1 in Main Mode*. Trouble Area:

• 1. Tire pressure warning valve and transmitter
  2. Tire pressure warning antenna and receiver
  3. Wire harness or connector
  4. Tire pressure warning ECU

4. Trouble Area for DTC C2177/77:

• 1. Tire pressure warning valve and transmitter
  2. Tire pressure warning ECU
  3. Tire pressure warning antenna and receiver
  4. Tire pressure warning Reset switch
  5. Wire harness or connector

5.INITIALIZATION
NOTICE:

• • Perform initialization after the transmitter ID registration is completed.
  • Initialization is necessary after replacing any of the ECU, tires with different tire pressure, or tire
  pressure warning valve and transmitter, or when a new vehicle is delivered.
  • Perform the tire pressure adjustment after the vehicle has sufficiently cooled down. If the vehicle is not sufficiently cooled down, increase the air pressure by 20 to 30 kPa (0.2 to 0.3 kgf/cm2, 2.9 to 4.3 psi) above the specified value.

(a) Set the air pressure of all wheels, including the ground spare tire, to the specified value.
(b) Keep the tire pressure warning reset switch pressed for 3 seconds or more with the ignition switch on (IG).
(c) Check that the tire pressure warning light blinks 3 times (1 second ON, 1 second OFF).
HINT:

• • Initialization will be completed if signals are received from all the wheels. Initialization will be canceled if the ignition switch is turned off during initialization.

(d) Wait for 2 or 3 minutes with the ignition switch on (IG).
NOTICE:

• • The initialization is normally completed within 2 to 3 minutes.
  • If the initialization has not been completed successfully, DTC C2177/77 is set approximately 20 minutes.
  • The initialization can be terminated by making a short circuit between terminals TC and CG of the DLC3 connector

(e) Confirm that the initialization has been completed using the intelligent tester.

• (1) Change the mode to test mode using intelligent tester and check that test DTCs have been stored.
  • • The test DTCs will not be indicated until the system initialization is complete.
    • After the initialization has been completed successfully, the test DTCs (C2181/81 to C2191/91) are indicated.
  NOTICE:
  The following operations can be used instead of above procedure
  • 1. Turn the ignition switch from off to on (IG).
    2. Monitor the tire pressure values of all the wheels using intelligent tester.
    3. If the tire pressure values cannot be displayed on the intelligent tester screen, the initialization has failed.
    4. It takes 2 to 3 minutes to display the tire pressure data.

  HINT:
  • • In winter, as the tire pressure may decrease depending on the ambient temperature, increase the tire pressure by 20 to 30 kPa (0.2 to 0.3 kgf/cm2, 2.9 to 4.3 psi) above the specified value after confirmation that the initialization has been completed.

[Гагик]

1. PARTS LOCATION


2.

tpws_ewd.pdf

3. DTC C2121/21 = No Signal from Transmitter ID1 in Main Mode*. Trouble Area:

• 1. Tire pressure warning valve and transmitter
  2. Tire pressure warning antenna and receiver
  3. Wire harness or connector
  4. Tire pressure warning ECU

4. Trouble Area for DTC C2177/77:

• 1. Tire pressure warning valve and transmitter
  2. Tire pressure warning ECU
  3. Tire pressure warning antenna and receiver
  4. Tire pressure warning Reset switch
  5. Wire harness or connector

5. ...

Спасибо за инфо

[alflash]

Ок, просмотрели все 5 пунктов ?
Значения REGIT ID CODEs, TIREPRESS, TIRE TEMP после сброса кодов и после возвращения с ними?

C2121.pdf

HINT: When no signals are received for 51 minutes or more, a DTC is output.

(274.22 КБ) 695 скачиваний

C2177.pdf

(268.64 КБ) 596 скачиваний

tpws_wir.pdf

(138.35 КБ) 602 скачивания

Для справки.
Статья "Системы контроля давления в шинах": http://alflash.com.ua/Learn/tpws_gs300a ... index.html
Описание диагностики Lexus Direct-type TPWS: http://alflash.com.ua/Learn/tpws_gs300a ... index.html

1/2 Off.

В связи с тем. что это камри USAMarket имеет смысл :
... 2.Попробовать переключить кнопку 1&2 комплекта колёс.

Такая кнопка имеет место быть в этом авто?

[END]

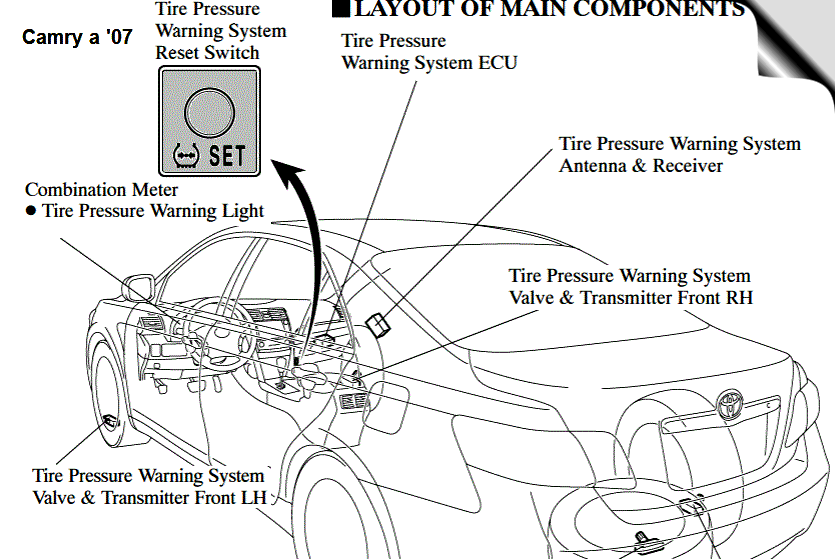

Очень похожа на эту

[alflash]

Очень похожа на эту

Но это не этот переключатель комплектов резины
,
а кнопка "SET"

[END]

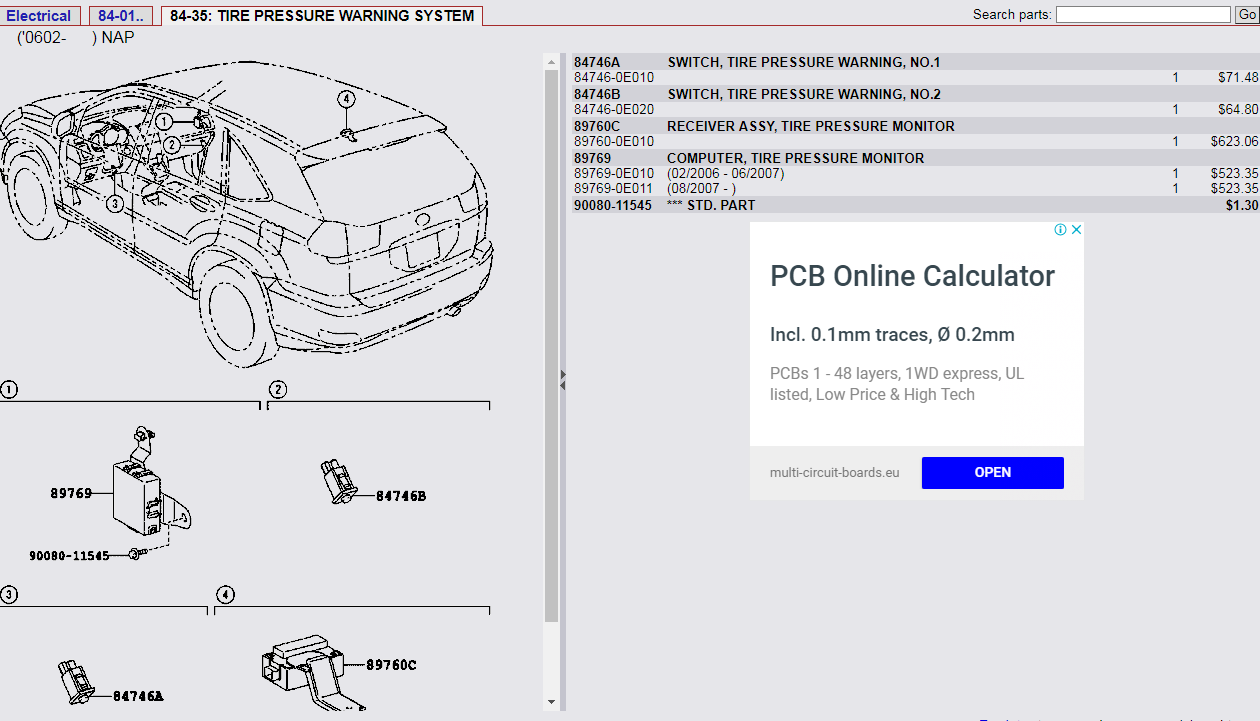

Вот RX USA Market.


А вот его два переключателя TPMS.

А названия у них одинаковые,и какой из них ху - непонятно.
Может в Камри как раз и есть тот самый - искомый.
ТС мог бы уже давно глянуть,но подозреваю что машина уже далече.....

[alflash]

Вот RX USA Market.
А вот его два переключателя TPMS.
А названия у них одинаковые,и какой из них ху - непонятно.
Может в Камри как раз и есть тот самый - искомый. ...

Названия лучше "сверять" не по каталогу запчастей, а с ремонтным мануалом
И действительно, в RX330/350 предусмотрена возможность смены комплектов зарегистрированных датчиков:

, чего нет в этой Camry:

TPWS Reset Switch

Tire Pressure Warning System Reset Switch

• • By operating the tire pressure warning system reset switch, tire pressure warning system ECU can be setto issue a warning at an inflation pressure that corresponds with the type of tires. Therefore, the dealer must set the warning threshold to the proper value in order to comply with the local regulations.
  • Operate the tire pressure warning system reset switch only after the inflation pressures of all 5 tires (including the standard type spare tire*) have been adjusted on the vehicle.
  • To initialize the system, press and hold the tire pressure warning system reset switch for 3 seconds or longer with the engine switch turned ON. After the system has been initialized, the tire pressure warning light blinks 3 times at 0.5 Hz.
  • During the initialization, the tire pressure warning system valve & transmitter measures the inflation pressure of the tires, and registers the signals that are transmitted into the ECU at a frequency of 1 per minute. The initialization process is completed when the signals from the 5 tires have been received.
  • Once the tire pressure warning system reset switch has been pressed, turning OFF the engine switch is not recommended for a few minutes.

[Гагик]

Коллеги добрый день большое спасибо за помощь
Я до диагностики попробовал сбросить с кнопкой у бардачка не него было знак TPMS
но результат ноль
Сейчас авто не у меня когда приедит итпишусь
Но видимо здесь все супер спецы по Toyota-ам

[alflash]

Коллеги добрый день большое спасибо за помощь
Я до диагностики попробовал сбросить с кнопкой у бардачка не него было знак TPMS, но результат ноль
Сейчас авто не у меня когда приедет отпишусь
Но видимо здесь все супер спецы по Toyota-ам

Плиз, опишите подробнее , упомянутую Вами кнопку.
Tire Pressure Warning System Reset Switch или Tire Pressure Warning System Select Switch или самопальная?
Есть ли она на рисунках этой темы?

[Гагик]

Вот этот кнопка
кроме этого я не нашел кнопку
обясните пожалуста функцию второй кнопки ?

[Гагик]

Tire Pressure Warning System Select Switch с ней
если правильно понял можно заменить и зарегистрировать датчики ?

[alflash]

Tire Pressure Warning System Select Switch с ней

Я в недоумении Согласно указанного Вами VIN-code, это авто ам. рынка

4T1BE46K17U156010a.pdf

(135.55 КБ) 672 скачивания

и согласно https://techinfo.toyota.com/, в этом авто нет такого переключателя.
Кстати, его кнопка с фиксацией? Update. В авто с таким переключателем в Data List показано его состояние Select Switch: MAIN и состояние кнопки Initialization Switch: ON/OFF.В некоторых авто выбранный комплект шин показан на дисплее


если правильно понял можно заменить и зарегистрировать датчики ?

А заменять их зачем?
В Data List указаны номера зарегистрированных датчиков?

Вот этот кнопка
кроме этого я не нашел кнопку
объясните, пожалуйста, функцию второй кнопки ?

Если "вторая" это Tire Pressure Warning System Reset Switch, то она предназначена для выполнения процедуры инициализации

...Tire Pressure Warning System Reset Switch

• • By operating the tire pressure warning system reset switch, tire pressure warning system ECU can be setto issue a warning at an inflation pressure that corresponds with the type of tires. Therefore, the dealer must set the warning threshold to the proper value in order to comply with the local regulations.
  • Operate the tire pressure warning system reset switch only after the inflation pressures of all 5 tires (including the standard type spare tire*) have been adjusted on the vehicle.
  • To initialize the system, press and hold the tire pressure warning system reset switch for 3 seconds or longer with the engine switch turned ON. After the system has been initialized, the tire pressure warning light blinks 3 times at 0.5 Hz.
  • During the initialization, the tire pressure warning system valve & transmitter measures the inflation pressure of the tires, and registers the signals that are transmitted into the ECU at a frequency of 1 per minute. The initialization process is completed when the signals from the 5 tires have been received.
  • Once the tire pressure warning system reset switch has been pressed, turning OFF the engine switch is not recommended for a few minutes.

Если имелся ввиду Tire Pressure Warning System Select Switch, то этот переключатель для выбора комплекта резины, например, зимней или летней.
Как-то было недоразумение, когда случайно он был нажат, что и было причиной включения индикатора неисправности

[Гагик]

Да вы правы авто с Американского рынка
кнопка не с фиксации
заменить датчики не собираюсь

[Гагик]

Tire Pressure Warning System Select Switch с ней

Я в недоумении Согласно указанного Вами VIN-code, это авто ам. рынка

4T1BE46K17U156010a.pdf

и согласно https://techinfo.toyota.com/, в этом авто нет такого переключателя. Кстати, его кнопка с фиксацией?

Tire_Pressure_Warning_System.pdf

Update. В авто с таким переключателем в Data List показано его состояние Select Switch: MAIN и состояние кнопки Initialization Switch: ON/OFF.В некоторых авто выбранный комплект шин показан на дисплее


если правильно понял можно заменить и зарегистрировать датчики ?

А заменять их зачем?
В Data List указаны номера зарегистрированных датчиков?

Вот этот кнопка
кроме этого я не нашел кнопку
объясните, пожалуйста, функцию второй кнопки ?

Если "вторая" это Tire Pressure Warning System Reset Switch, то она предназначена для выполнения процедуры инициализации

...Tire Pressure Warning System Reset Switch

• • By operating the tire pressure warning system reset switch, tire pressure warning system ECU can be setto issue a warning at an inflation pressure that corresponds with the type of tires. Therefore, the dealer must set the warning threshold to the proper value in order to comply with the local regulations.
  • Operate the tire pressure warning system reset switch only after the inflation pressures of all 5 tires (including the standard type spare tire*) have been adjusted on the vehicle.
  • To initialize the system, press and hold the tire pressure warning system reset switch for 3 seconds or longer with the engine switch turned ON. After the system has been initialized, the tire pressure warning light blinks 3 times at 0.5 Hz.
  • During the initialization, the tire pressure warning system valve & transmitter measures the inflation pressure of the tires, and registers the signals that are transmitted into the ECU at a frequency of 1 per minute. The initialization process is completed when the signals from the 5 tires have been received.
  • Once the tire pressure warning system reset switch has been pressed, turning OFF the engine switch is not recommended for a few minutes.

Если имелся ввиду Tire Pressure Warning System Select Switch, то этот переключатель для выбора комплекта резины, например, зимней или летней.
Как-то было недоразумение, когда случайно он был нажат, что и было причиной включения индикатора неисправности

Все в параметрах в норме все ID датчиков тоже в норме

[alflash]

С учетом, что

... кнопкой у бардачка не него было знак TPMS ...

остается только убедится, что эта кнопка есть Tire Pressure Warning System Reset Switch


и с её помощью проделать инициализацию, как было показано в viewtopic.php?f=18&t=1327&p=12068#p12047

[Гагик]

Спецально для темы звонил клиенту просил сфоткать и отправить фотки кнопки, кстати, бардачок снят,
там я едва пальцами достался 5 дней назад )))
