Subaru Legacy не работает люк крыши.

[Саша-Ирпень]

Subaru Legacy Outback, (универсал), 2,5л, 2006г.
Vin JF1BP9LLA7G071874.

Перестал работать люк крыши. Проверил предохранители. Нашел только перегоревший пред. прикуривателя, (чем очень удивил владельца, т. к. последние года четыре, прикуриватель не работал).
Предложил владельцу отковырнуть панель, на которой установлен включатель люка и плафонов.
Но владелец не согласился подковыривать панель отверткой. Попросил меня сначала, найти мануал.
Поэтому просьба:
1). Поделитесь табличкой расположения предохранителей. (В моем Воркшопе на эти года нету).
2). Мануал и схему, если есть.

P. S. До поиска пока руки ещё не дошли - запарка с работой.

[alflash]

Legacy Outback a '06MY
Wiring

sr.pdf

(85.13 КБ) 1315 скачиваний

Примечание. Судя по VIN-code, это авто 2007 модельного года.

[Саша-Ирпень]

Владимир Петрович, спасибо за таблицу и схему. Многое прояснилось, хотя и не все.
(Очень не хватает свободного владения английским).
В глубине души надеялся, что на люк идет отдельный силовой предохранитель и в нем и
будет вся проблема. Но, судя по схеме, предохранитель №32 запитывает блок контроля люка,
т. е. люк управляется электронным блоком. Что усложняет нахождение неисправности.
Завтра должно быть авто, тогда буду разбираться дальше.

[alflash]

Предполагаю, если люком управляет Sunroof Control Module, то разобраться с ним будет ощутимо проще, чем в случае контроллера Sunroof Motor Assy. Если вообще дойдёт дело до проверки их "внутренностей".
Удачи,

[Саша-Ирпень]

Финал ремонта получился, как в анекдоте. Люк заработал сам, добровольно! Владелец "вспомнил", что неисправность появилась после мойки авто и длительной стоянки на солнце.

Владимр Петрович, та таблица предохранителей, что вы выложили, не соответстсвует. Владелец нашел родную книгу, которую дали при покупке авто. Так в ней люк запитан от пред. №4. Книга на украинском.

[alflash]

... Владимр Петрович, та таблица предохранителей, что вы выложили, не соответстсвует. Владелец нашел родную книгу, которую дали при покупке авто. Так в ней люк запитан от пред. №4. Книга на украинском.

Александр,
Hа схеме из вложения указано, что одно из напряжений питания блока управления люком подается как раз через предохранитель No.4

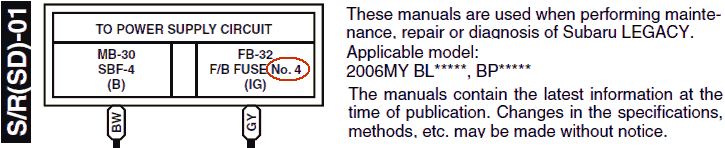

Sreenshot of Wiring Diagram.
Fuse No.4 for Sunroof Control Module (фрагмент так называемого "заводского мануала")
