Land Cruiser 100 не заводится.

[alfa]

Нет, блок просто похож. На моём нет крышки с надписями, куда то ушла.
То, что нахожу нечитабельно
http://s018.radikal.ru/i519/1512/f5/8081238faa5f.png
Владимир Петрович, посмотрите,что нарыл
http://s020.radikal.ru/i700/1512/d9/2966eeb31c9e.png

[alflash]

Откладываем на завтра?

Блок выглядит так:

Или "зеркальный" к нему (такой как в http://s018.radikal.ru/i519/1512/f5/8081238faa5f.png)
?
Такой впечатление, что этот ваш скрин для праворульного авто

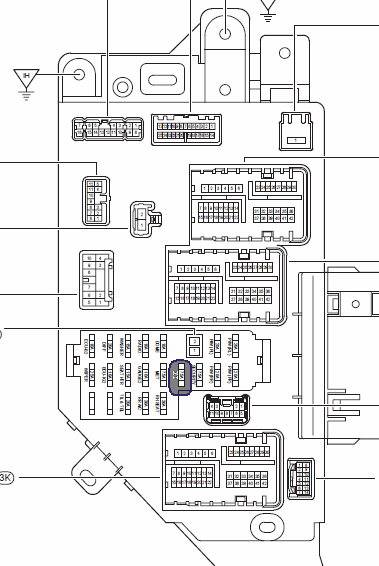

На моих скринах искомый предохранитель помечен (обведен синим)

[alfa]

Владимир Петрович огромное спасибо, я и сегодня покурю))).Мои скрины с картинок которые нашёл инете. Я надеялся на рашаавтодату,но там всё не так и пусто.Схему выдала,но бред полный. Была бы схема на каких пинах этого блока проверить и куда реле идёт. Потом решаем лезть под капот или в салоне начинаем трусить проводку.

[alfa]

Заменил два реле с задней стороны блока
http://s017.radikal.ru/i406/1512/84/8d7c5638093b.png
вопрос с какого разъёма этого блока выходит на IGSW ЭБУ после IGN?
И так, в голове начала вырисовываться схема.Нашёл я IGN, стоит справа в ногах пассажира. питание ври вал заж там имеется.
Блок вот этот
http://s020.radikal.ru/i702/1512/aa/d6ffd7f9f234.png
подобраться сложно
Теперь как найти куда идёт с Е11-9 на этот блок? Что бы целостность проводки узреть? И есть ли транзитный разъём?

[alflash]

Владимир Петрович, можете по ПТФ продублировать, куда то делись файлы.

Схема подключения ECU (вариант) см. в viewtopic.php?f=5&t=1058#p8408
Согласно этой схеме, питание на к. IGSW и "+" на форсунки - из одной точки (после пр-ля 7.5 A Ign).
+12В есть на форсунках?

Т.е. предохранитель IGN установлен здесь?

[alfa]

тут, как на Вашей картинке. Только справа у ног пассажира.

[alflash]

Блок B3?

[alfa]

Владимир Петрович, ура , победа!!!!! перамога!!!!Бросил перемычку 3Е-8 на Е11-9 и оно завелось .
теперь дело техники. Признаюсь,не я машинку починил, а Вы. За такую помощь.не грех и зарплатой поделится. ещё раз огромное спасибо!!
Последняя схема самое то!!

[alflash]

Ок, с результативным ремонтом!

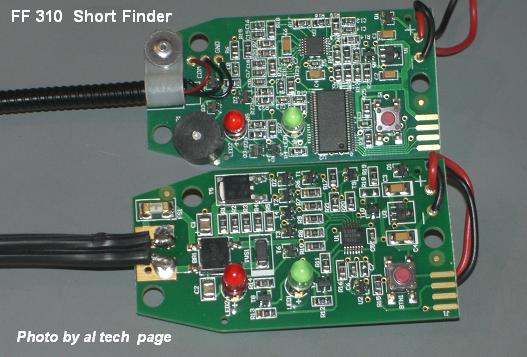

В очередной раз убеждаюсь в востребованности такого девайса
,

[alflash]

Оно

JBNO.4.pdf

(27.05 КБ) 541 скачивание

JBNO.4-Inn.pdf

(31.73 КБ) 567 скачиваний

?
Покажете с фотками (виноватого)?

[alfa]

Оно

JBNO.4.pdf

JBNO.4-Inn.pdf

?
Покажете с фотками (виноватого)?

Фоток не снимал, а вот то, что Вы выложили это оно! Эту штуку я обнаружил за магнитолой. Сначала пошёл питание смотреть от 3Е-8, взял середину жгута у бардачка, есть. бросил это дело и пошёл от Е11 и увидел, что проводка поворачивает не к блоку откуда приходит питание, а уходит к водителю. Торпеду там снять проблематично,что бы лезть по жгуту, решил со середины присмотреться. Ничего подозрительного не обнаружил и решил поковырять коробочку предназначение которой сразу не понял.Ставя её на место увидел не защёлкнутый разъём. Вот и весь сказ))))))).
По трекеру, буду ждать прибор от Вышиванного, там я немножко в теме.
Владимир Петрович. ещё одна просьба, продублируйте пожалуйста по туманкам этого авто

[alfa]

Владимир Петрович, огромное спасибо за помощь, но все уже работает, и пластик весь собрал.Я отрываясь от работа может описал найденную проблему не так как следует, могу на досуге болей подробно. Вся проблема была в Е4. Там сигнализаторщики под торпедой лазили, поломали половину крепежа,похабно старлайн установили.

На работе писал отчет, не понимаю куда он пропал, найду время и подробно опишу.

Я наверное не доотправил на радостях, да и отвлекали немножко.
Машинку убрали от меня,что бы я чуть остыл, там в наряде ещё туманки и сигнал,но после питаний чёт апатия)))

[alflash]

Владимир Петрович, огромное спасибо за помощь, но все уже работает...

[VVA]

Ставя её на место увидел не защёлкнутый разъём

Штатная, не штатная?
Бывают еще выносные, радиоупр. блокировки ну и по штатной проводке.
В Японских АМ редко когда, что отваливается , только после постороннего вмешательства, по этому сразу по сигналке.
Такие АМ через одну, сначала злился на установщиков, но потом....
Время на нормальную установку мало, изоленты пол рулона, защиты никакой, интереса то же.
Просто я когда то то же ставил. Установка 3-4дня. 6-7 АМ пытались угнать, угнали одну (человек побыстрее просил)
Надоело потом.

Машинку убрали от меня,что бы я чуть остыл

Присутствует моральное удовлетворение, что победил.
Но, у меня оно, в таких случаях омрачается тем, что ищешь деф. после кривых рук, а не неисправность АМ.
Почти всегда в "непонятках" сколько за такую работу брать, ведь на самом деле бред какой то. Клиента (в какой то степени) то же жалко. Орать на кривые руки установщиков, ну... не этично, как то,да и не прибавит себе "солидности".

Я обычно такие АМ делаю, когда все разойдутся или ночью, чтоб никто не отвлекал.

[alfa]

Владимир Петрович, добрый день. Не поделитесь схемой ПТФ на этого монстра. пришёл, надо побороть.Заранее спасибо.

[alflash]

VIN=?
"ПТФ" не нашел (пока?)
Повторю Taillight

_l_16[1].pdf

(24.32 КБ) 488 скачиваний

[alfa]

JTEHT05J202049065 ПТФ передние,заодно ищу и корректор не работает. В сети двоякая трактовка, реле ПТФ слева у водителя и под капотом.

[alflash]

Headlight Beam Level Control

beam_level.pdf

(41.65 КБ) 490 скачиваний

Расположение H19 : Headlight Beam Level Control SW см. в http://alflash.com.ua/phpBB2/download/file.php?id=1257
И заодно, Headlight Cleaner

Headlight Cleaner.pdf

(42.63 КБ) 527 скачиваний
