Land Cruiser 100 не заводится.

[alfa]

Вин JTEHT05J202049065 . Мотор 2UZ-FE Лучше так покажу

У меня чуть позже будут вопросы, сейчас штудирую автодату. Стоит крутая сигналка старлайн, похоже поставлена пару недель назад и пару дней как помыли двигло. Сканер не видит ЭБУ двиг.ателя, ну и на панели не горит ничего по коробке.
Продолжение следует

[alfa]

При беглом осмотре нашёл разорванный сигналкой провод на реле БН, лазил без схемы, по моему Е5(черн\бел). Остальное завтра. Правда нигде в букварях не нашёл места установки релюх и предов которые идут на блок. Видел три коробки,под капотом,слева от левой ноги водителя, и справа у пассажира. Может где ещё есть?
http://s018.radikal.ru/i513/1512/43/2cd859b9a98e.png
http://s019.radikal.ru/i613/1512/1f/7e4bbd0071fa.png

[alfa]

Завтра посмотрим. Программа спекульская по запчастям. И заранее просьба, если авто заведу, придётся делать там туманки, нет питания от подкапотного блока до фонарей. Я кое что по схеме откопал,но не уверен вена или нет?

[VVA]

Можно "встряну".
Не заводится это как?
"Крутит"- не заводится?
На сигналку реагирует?

ну и на панели не горит ничего по коробке

Что значит ничего не горит по коробке?
"Чек" при вкл. зажигания ?
Старлайн обычно с запуском. Там куча комутаций, обычно по силе.
Мозги на связь не выходят. А сигнал зажигания к ним приходит? (мож они просто не включились)
Если ставили в "салоне"-быстро, все обычно "вокруг" замка зажигания.

Просто сам, когда то, сигналки ставил (когда АМ этих годов "новыми" были).
Но долго, кропотливо, надежно и что бы не угнали.

[VVA]

Видел три коробки,под капотом,слева от левой ноги водителя, и справа у пассажира. Может где ещё есть?

Три коробки? Это про что!?
Не лезь сразу к "мозгам" вокруг З.З посмотри.

Старлайн какой?
У них бывает силовые реле автозапуска в корпусе сигналки, либо выносные (отдельным блоком)
Но зажигание обычно ими не рветься, только стартер. При запуске все в "паралель"

О! Кнопка, редактировать появилась.
Еще два слова (вдруг это из за "сигналки")
Иногда делалось так.
Блокируешь, на пример "д.коленвала" ну или что то еще, а чтобы "чек" не загорался , попутно, даже не особо пряча,
питание "мозгов"

[alfa]

Плохие новости, схема автодаты не соответствует реальности . GNAEKW -так и есть.
питания на блоке проверить не могу, т.к. не знаю с каких пинов брать

[alflash]

А тут для авто чуть моложе вашего

[alflash]

БУ с другим расположением контактов его питания

TrminalECUfrom2002.8-.pdf

(66.88 КБ) 649 скачиваний

Это вроде для авто указанной Вами модели.
У неё 5-ступенчатая коробка?
Если да, то это объясняет проихождение той буквы А

[alfa]

Спасиибо!! Поехали))
http://s019.radikal.ru/i621/1512/5d/b8b93678e042.png
Е11-3 есть 12
Е10-6 есть
но ещё есть на Е11-6(зел\бел) -
Е11-9, Е11-1, Е11-8 - после замка нет.

[alfa]

Нет. не знаю куда копать после замка питание есть. а на блоке его нет. Ищу.
Я еже запутался.

[alfa]

После замка выходит ч\кр. +, потом кросс, выходит три(ч\кр) все под питанием и ушли в жгут.
Главное реле под капотом или гдето в ногах ?

[alflash]

IgnSw


INPANEL-P2.pdf

Жгут

(197.78 КБ) 710 скачиваний

Название реле по схеме?

Состояние предохранителя "7. 5A IGN"?

[alfa]

C I26 - 6пин выходит после замка +, делится на три провода.на всех питание есть. И уходит в жгут.
Преды три раза проверял. что посоветуете,вскрывать блок под капотом?
Владимир Петрович,выручайте,весь моск съела эта машина.)))
Там жгут с руку, долезть никак и куда идёт не понимаю.
http://s018.radikal.ru/i517/1512/41/b35e82150dc7.png

[alflash]

Давайте по порядку.
Если wECU2005.pdf соответствует вашему авто, то при вкл. зажигании
1. Напряжения на контактах Engine ECU IGSW, BATT, +BM, ACCR ?
2. Напряжение на контактах замка зажигания AM1, AM2, ACC, IG1, IG2 ?
Напряжение IG2 должно поступать не только на предохр. 7.5 A IGN, но и на форсунки. Проверьте напряжение на форсунках и на этом предохранителе.
Есть ли напряжение на пред. 10A ETCS ?

Внимательно осмотрите доступные жгуты на предмет постороннего вмешательства.

[alfa]

Сразу по блоку ВАТТ-12В,+ВМ-12, IGSW- ничего(Е11-9) и самое интересное,ACCR(Е7-15) -вольтметр показал висит всегда 12В, но с лампочкой 4.5В . Когда контролькой проверяю, щёлкает справа у ног пассажира релюха.

[alflash]

Сразу по блоку ВАТТ-12В,+ВМ-12, IGSW- ничего(Е11-9) и самое интересное,ACCR(Е7-15) -вольтметр показал висит всегда 12В, но с лампочкой 4.5В . Когда контролькой проверяю, щёлкает справа у ног пассажира релюха.

IGSW получает + через предохранитель "7. 5A IGN". Есть ли +12 на нём?
Контакт БУ ACCR - это управление (минусом) реле ACC CUT, поэтому, скорее всего при подключении к нему "контрольки", срабатывает это реле.

[alfa]

Крышки колорая закрывает под ногами блок нету, читаю в инете и не могу понять где этот IGN?
http://s020.radikal.ru/i702/1512/aa/d6ffd7f9f234.png

[alflash]

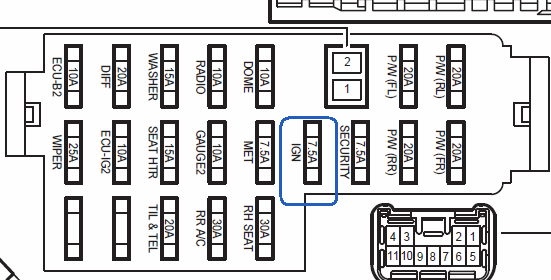

У Вас именно такой блок предохранителей (в этом авто)?
И в нем есть система VGRS (предохранитель 40 A VGRS?
Такой предохранитель

там есть?

Фотку бы, хоть мобильником ...
