Вы скоро станете Domestic дилером по этим авто..

[alflash]

Вы скоро станете Domestic дилером по этим авто..

Ну, если под dealer понимать торговец/агент по продажам/посредник, то по счастью, это мне грозит

А вот, когда в один день звонят три хозяина трёх неисправных RAV4EV, то это заставляет задуматься, а не купить ли код активации этой программы *

И заодно, проверить новый "шнурок":


А с другой стороны, народ у нас рукастый и один владелец RAV4EV вчера устранил ситуацию

... Температура на улице ночью была -15°С. При запуске высветилась неисправность низкой температуры батареи** и check EV system. Включение /выключение не помогало. Зарядку не берет! Характерного КЛАЦ КЛАЦ тоже нет!

• Для справки.

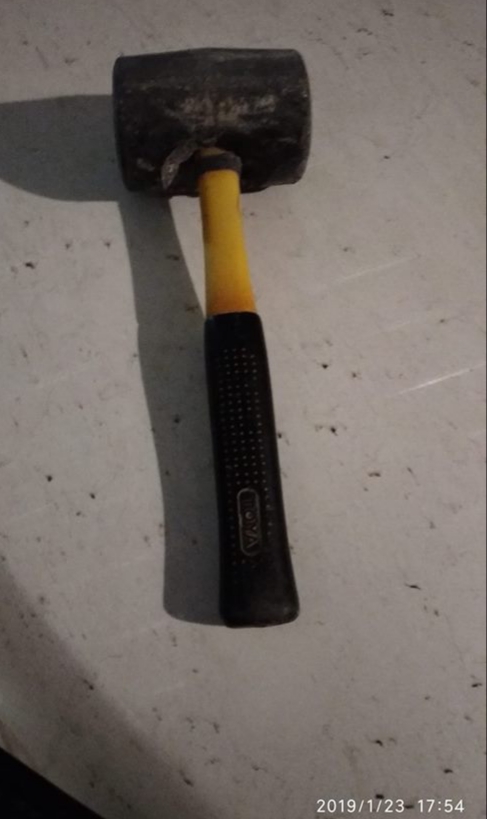

с помощь, молотка..., правда резинового:

• Для справки.



Контактор разомкнулся. И заряжается и едет! неисправность EV system всё ещё светится. Завтра поеду к электрику пусть скинет её.

- А куда бить то нужно?)
- В передней части батареи, только не по лючку предохранителя!

Время покажет на сколько эта мера окажется действенной.

Update.

И не включается спорт режим. Наверное из за того что неисправность не сброшена!

[END]

А я Вам говорил - нужно меньше писать и выкладывать картинок!!!
Или не пущать без регистрации..
===============================================
Интересно глянуть на выражение лица "электрика",который сбросит ашипки.

[alflash]

А я Вам говорил - нужно меньше писать и выкладывать картинок!!!
Или не пущать без регистрации..

Зачем и почему?

... Интересно глянуть на выражение лица "электрика",который сбросит ашипки.

Там пока так

Езжу как ни в чем не бывало единственное Не получается сбросить ошибку D312F. Попробую скинуть клему с акамулятора на пару часов.... Может отпустит.

Для справки.

CLEAR DTCS AND ALERT CODES

• NOTICE: Clearing the DTCs will also clear the freeze frame data.

(a) Connect the Techstream to the DLC3.
(b) Turn the power switch on (IG).
(c) Turn the Techstream on.
(d) Check that park (P) is selected.
(e) Enter the following menus: Powertrain / EV / Trouble Codes.
(f) Clear DTCs, freeze frame data and alert codes.

3:2 в нашу пользу!

А вот очередной RAV4EV, у которого

"... залип контактор. Поменял. Все закрыл. Охлаждающую жидкость прокачали. Но машина не хочет выходить из комы".

При этом, DTC P312F, "Check EV System" message ...
Update.Совместными усилиями удалось избавиться от Check EV System message...
Но по-прежнему, нет зарядки и рычаг только в N.
Update 2. После отстоя авто в сухом гараже самопроизвольно восстановилась зарядка и этот RAV4EV вернулся в исправное состояние.
То ли зарядное высохло, то ли авто - неизвестно.

После нескольких поездок снова проблемы с зарядкой
После снятия Electric Vehicle Battery Assembly и осмотра п.п. Battery Control ECU была обнаружено механическое повреждение индуктивности L5:

Похоже, что постарались при съёме крышки ...

[alflash]

А вот еще один странный RAV4EV...

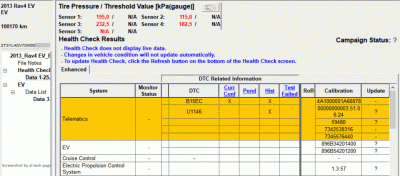

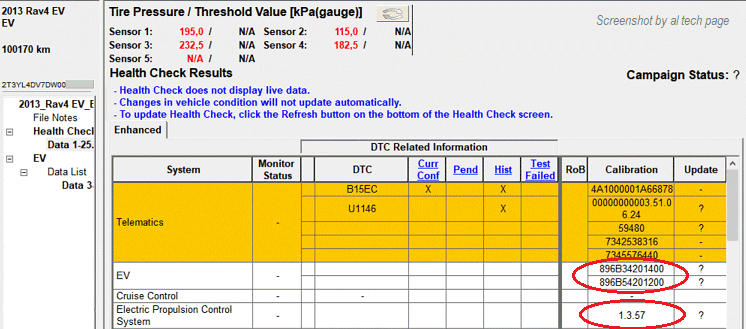

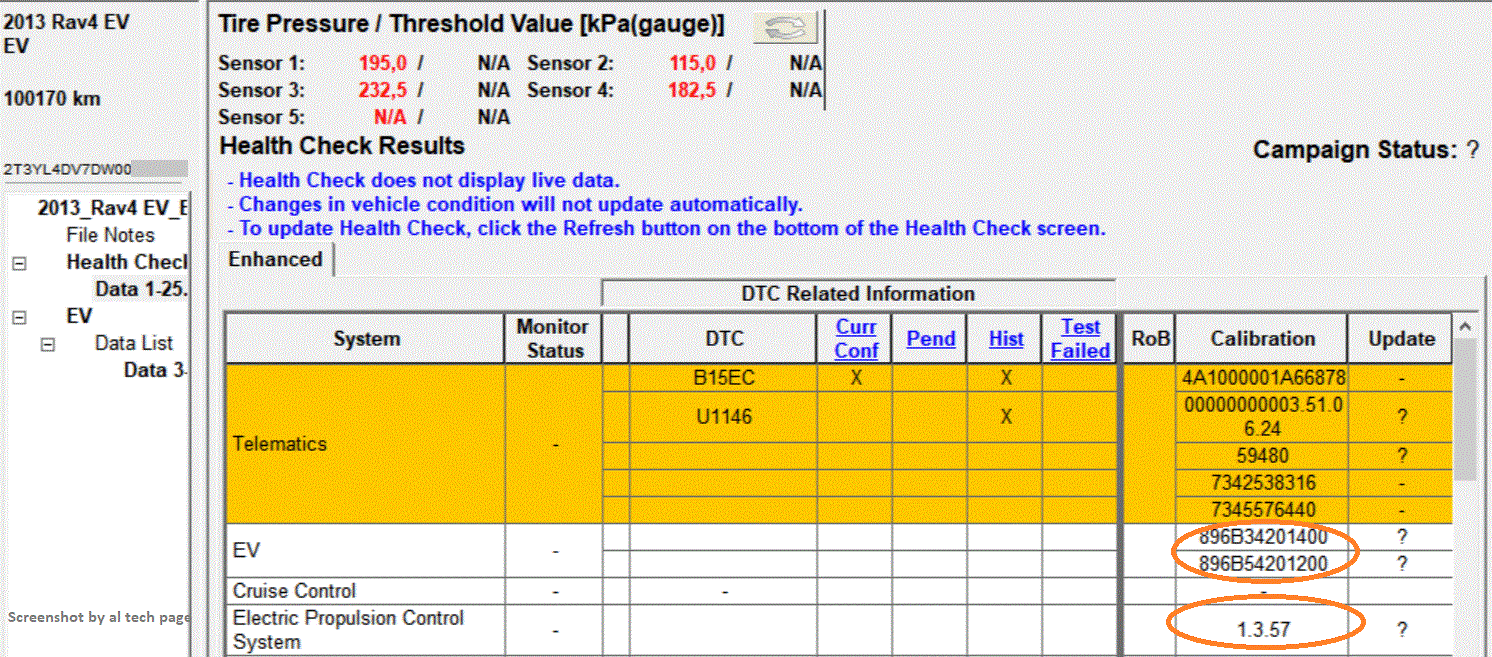

Health Check Results

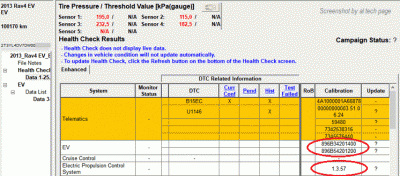

В то время, как должно быть так:

EV New Calibration ID

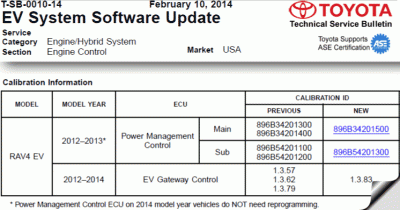

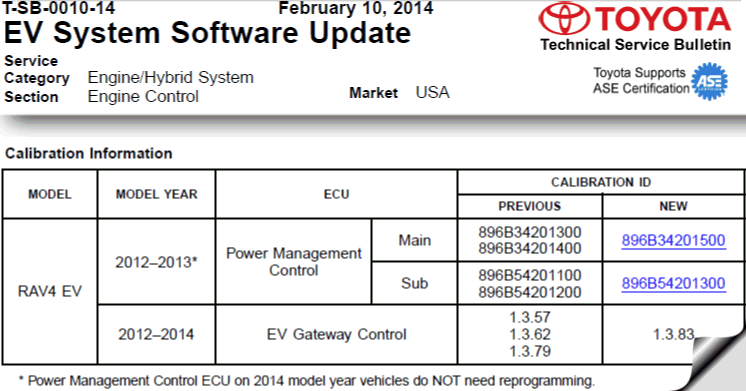

и согласно SAFETY RECALL F0I "EV GATEWAY CONTROL ECM SOFTWARE UPDATE", так:

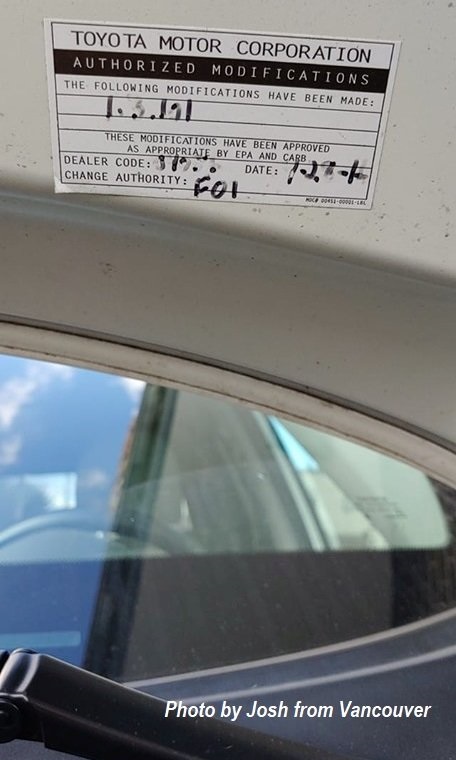

Иногда удается проверить наличие актуальных версий ПО по наличию на внутренней поверхности капота такой лейбы:

Modification Lable

Да, никак не обойтись и без Teamviewer и без удаленного доступа к RJ45 и USB портам ноута, подлюченного к DLC3 No.2 этого RAV4EV:

программой "Tesla Powertrain Diagnostics RAV4 - Service"

[alflash]

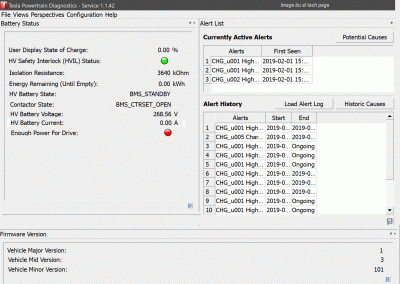

А вот часть результатов сегодняшней диагностики RAV4EV в Киеве прямиком из Одессы:

с помощью Teamviewer'a.

У которого, как частенько бывает, DTC P312F (в EV System), сообщение "CHECK EV System", невозможность двигаться и еще целый букет неприятностей. (((
А ко всему, вместо залитой в Штатах 04/28/2016 CalID 1.3.101, в него влепили предыдущую версию тесловских блоков (1.3.83). Не иначе как чып-тунера приложились ... Вероятно как и в viewtopic.php?f=18&t=818&start=18#p11700

Огромная благодарность Алексею Лещенко, за проведение и организацию работ на месте нахождения автомобиля!

[alflash]

Диагностический разъем для "общения" RAV4EV Electric Propulsion System c программой Tesla Powertrain Diagnostics - Service:

• Note.
  The alert code can be confirmed using the RAV4 EV diagnostic tool, and if an alert code is output, the power management control ECU outputs P312F-448.
  • BMS: Battery control ECU (electric vehicle battery assembly)
    CHG: Electric vehicle charger assembly
    DCDC: DC/DC converter assembly
    DI: Drive inverter ECU (electric vehicle traction motor assembly)
    GTW: EV gateway control ECU
    THC: Thermal control ECU
  f/d: fault (Malfunction detected)
  u: user message (History of commands displayed on multi-information display)f/d: fault (Malfunction detected)
  and Serial numbering

[alflash]

4:2

Update.1. Предыстория неисправности. Была проведена замена "внутренностей" Motor Assembly. После чего, появилось сообщение "Check EV System", DTC P312F (Inf. 448) в памяти EV и авто отказалось ехать.

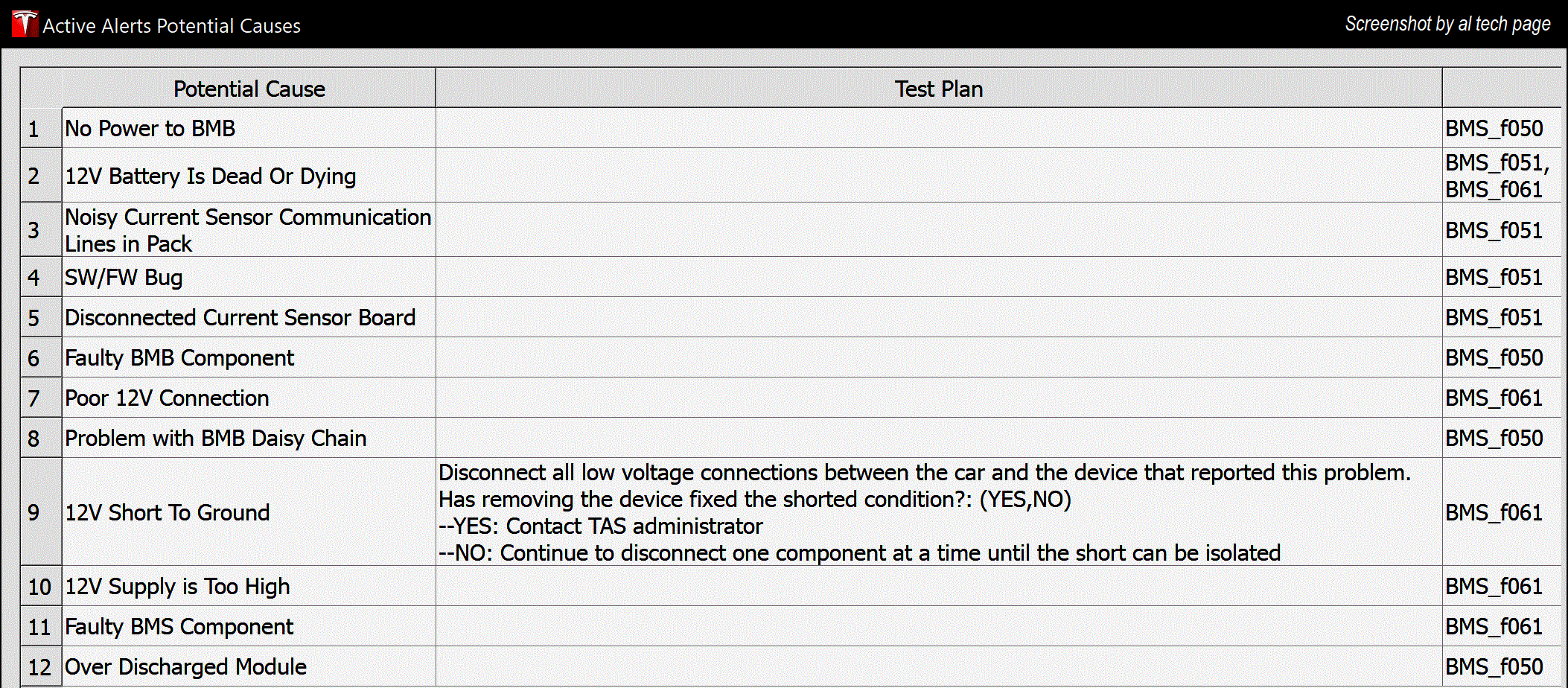

При диагностике Tesla Electric Propulsion System были считаны Currently Active Alerts (см. в viewtopic.php?f=18&t=818&start=54#p12106) c такими возможными их причинами:

Напомню, что в Штатах в своё время в это авто была залита версия 1.3.101, но ко мне оно попало с версией 1.3.83
2.
3.

Update.

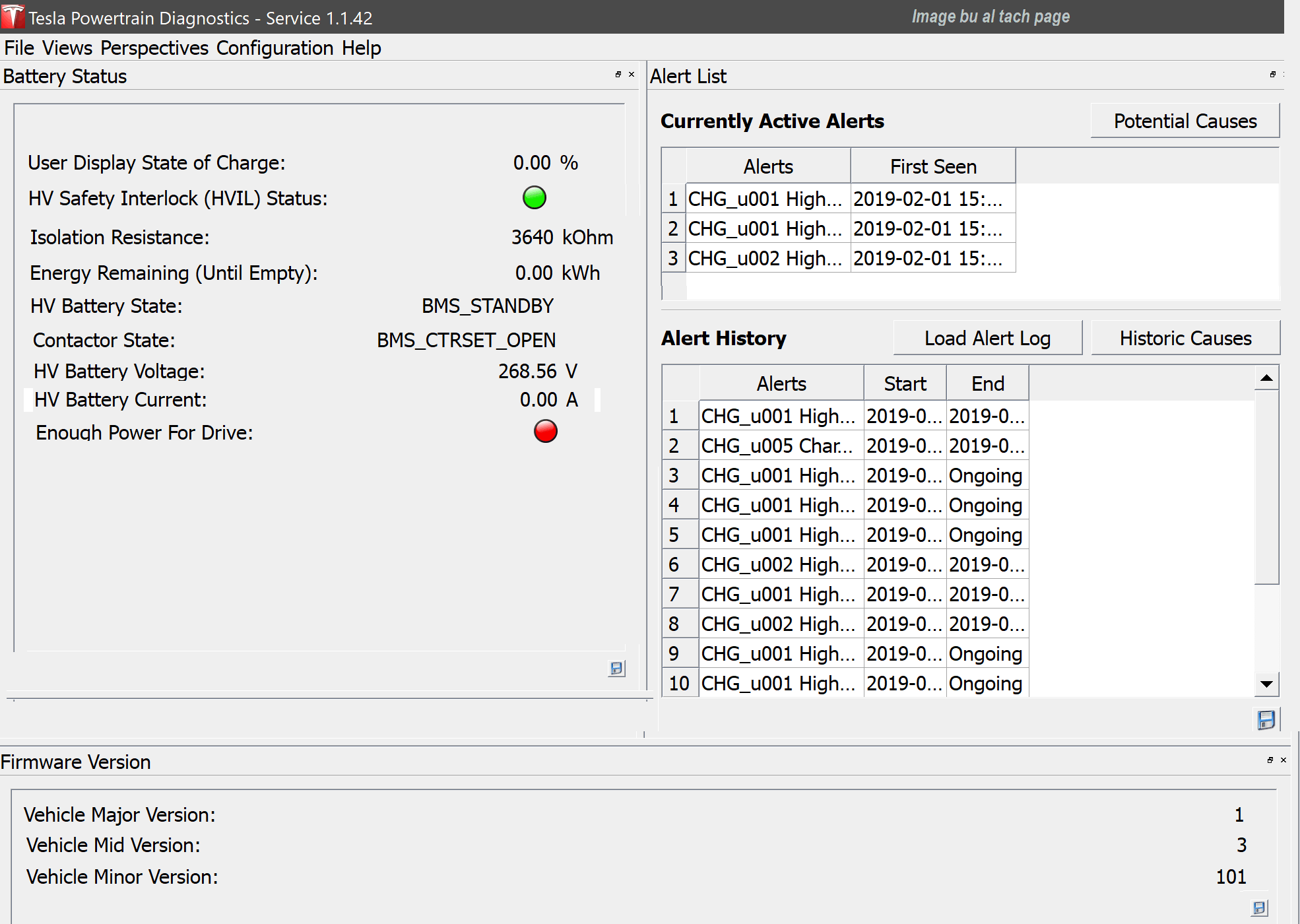

Степень заряженности ВВ батареи 04.02.2019


[alflash]

Есть надежда, что счет в нашу пользу изменится еще больше

RAV4EV в Одессе.

А в http://alflash.com.ua/2019/to_rav4ev/battery.gif параметры его ВВ батареи.
Любопытно сравнить параметры minimum status of charge и user display state of charge.
Battery Coolant Heater:

[alflash]

Есть надежда, что счет в нашу пользу изменится еще больше

RAV4EV в Одессе. ...

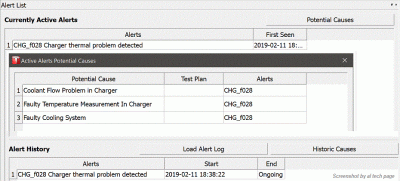

А вот ещё одна болячка этого равика:

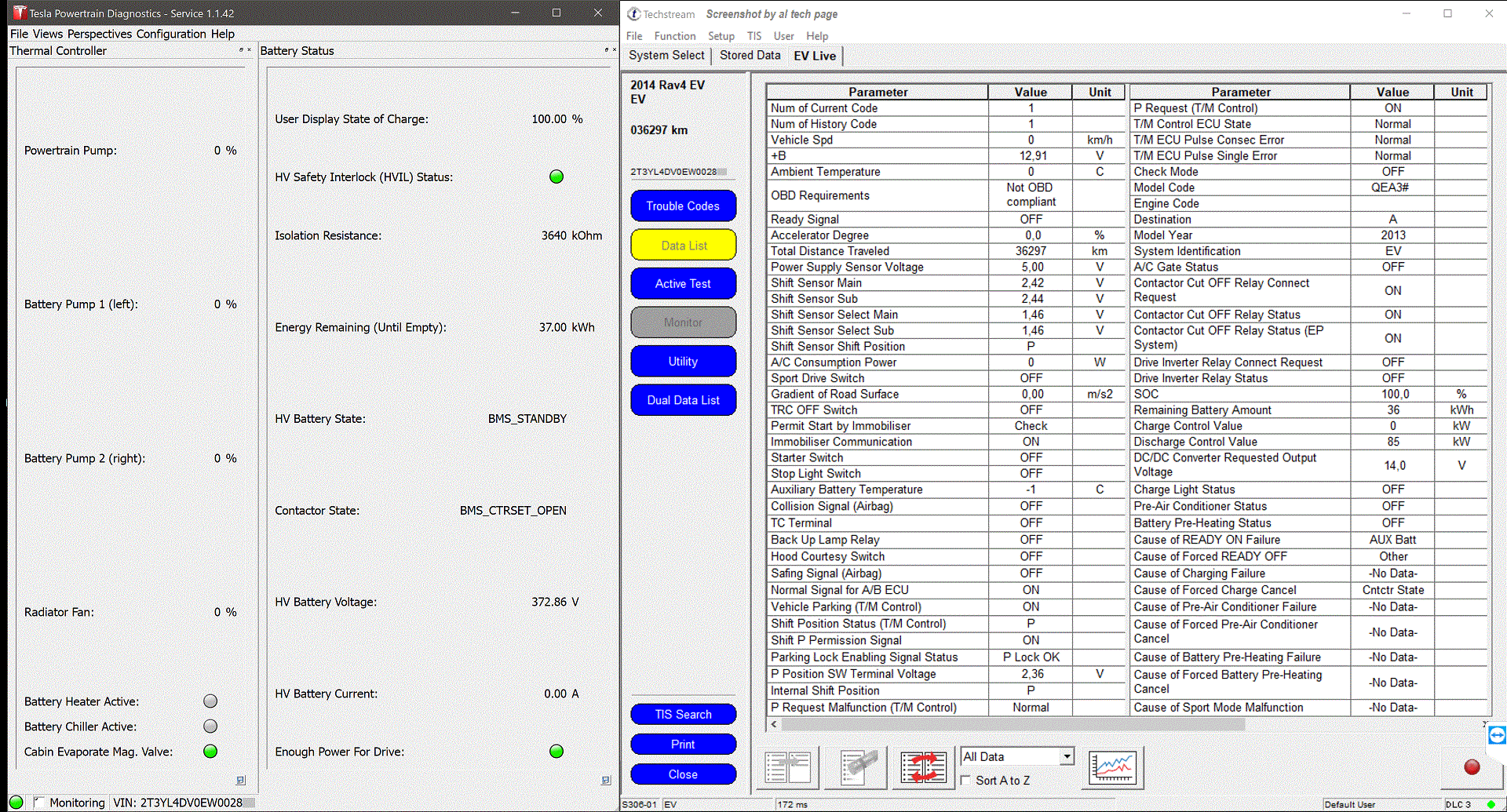

1/2 Off. "Прикольно", что в RAV4EV можно одновременно соединяться и с компами тесловской системы и с тойотовскими, просто переключаясь на нужную программу:

[alflash]

by Teamviewer (Одесса - Киев)

[alflash]

Результат диагностики одного из трёх сегодняшних киевских RAV4EV:

RAV4EV Alerts

[alflash]

5:2 !

Хозяйке на заметку"
Жил был один RAV4EV - совсем еще не старый (пробег миль тысяч 40), в меру перепрограммированный и достаточно шустрый. Вот только одно беспокоило его владельца, сообщение "Check EV System", по навязчивости напоминающее рекламу; изредка вялость обычно бодрого друга и нередко самопроизвольное отключение зарядки. Но главное, что машинка ездила, а от остального можно было и отмахнуться. Дескать, мало ли что пишут тамошние умники заморские...
Но приключилась оказия подоткнуть к этому экземпляру тесловскую диагностическую программу, зело редкую, но справедливую. А все потому, что не сподобилась Toyota Techstream якшаться со всякими прочими, да разъем отдельный учинила для Tesla на задворках багажника.
Но и та не осталась в долгу. Чуть что с ней не так, швырнет в EV System весточку "Check EV System" и такова.

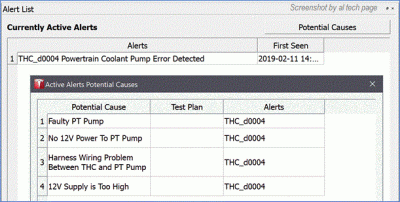

И что вы себе думаете, в этой Tesla Propulsion Control System, таки да, сидел код неисправности
И не какой-то там про неисправность Charger или про уставшую жить HV Battery, а про скромную малышку - Cooling Pump.

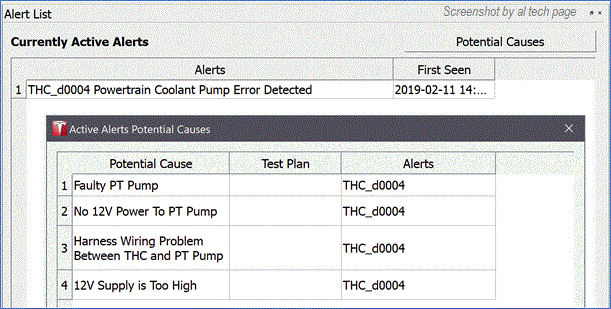

Кодова "фотка на паспорт" прилагается*.
И тогда сразу же всё устаканилось.
Из-за перегрева, неизбежного когда помпа отлынивает, Motor Assembly становиться жарко и равик становится черепашкой.
А при зарядке, ВВ батарея сколько может терпит эту сауну, пока страж верный термоконтроллер не прекращает ее решительным отключением от зарядки, типа хватит, нам и так уже сделалось уж больно жарко...
Одно хорошо, что дело было нынешней зимой (еще намедни).
А вот уже сегодня тот Равик с исправной помпой снова скачет аки бодрый кузнечик, радуя своей прытью хозяина ))

*

Замена водяной помпы

А вот и девица эта - помпа водная:


и All is O'k

Update (13.02.19)
6:2

[alflash]

5:2 !
...
*Замена водяной помпы и All is O'k
Update (13.02.19)
6:2

Coolant Air Purge after Replacing Water Pump No.3 at Thermal System Test:

В этом видео показан режим "прокачки системы охлаждения" ("Coolant Air Purge"), который активируется диагностической программой, например, после замены рабочей жидкости.

[alflash]

Поток данных при зарядке ВВ батареи RAV4EV 40-амперным зарядным:

[alflash]

Тот же процесс с использованием "родного" 12-амперного зарядного устройства:

Для справки. Поведение индикаторов при подключении ВВ зарядки:

[alflash]

8:2! ))
Исходное состояние

и внешнее проявление неисправности:

Подробности диагностики позже

p.s. Тест-драйв после диагностики, перепрограммирования и ремонта

[alflash]

Считывание кодов диагностики без диагностических сканеров, но с помощью самодельного "переходника" aka Break-Out-Box (Flash Codes Reading without the Scantools):

После того, этот равик поехал, выяснилось, что в памяти ABS сохранялись коды 32 и 36 ...
#RAV4EVdiagnostic #RAV4EV

Видео перепрограммирования блока Toyota EV System автомобиля RAV4EV
