Просилась давно,что то там с дальним, посмотреть)). Сегодня встречаю, а дальнего нет , лампы в норме, преды целые. Самое интересное, что если включить ПТФ а потом моргнуть дальним или переключится на дальний, то ПТФ гаснет.
Прошу помощь зала, т.к. для американцев в наличии схем нет. Или подскажите где качнуть? По моему там всё рукотворно сделали, поэтому не все так просто будет. Скиньте,хоть что нибудь или с какой стороны завтра начинать?

Во вложении System Circuit BODY ELECTRICAL Headlight Avalon a'07 и другие.
HTH,

Примечание. Для этого авто Extension of Limited Service Campaign 90K - "Variable Valve Timing (VVT-i) Oil Hose Replacement" Completion Status Not Completed.

Ага, пароль подошёл только " у вас продается славянский шкаф?" Слава богу ответ не потребовали.
Спасибо заранее завтра буду пробовать, и мечтаю, что бы вот сразу угадать в чём трабл. Такое возможно?

alfa писал(а):... мечтаю, что бы вот сразу угадать в чём трабл. Такое возможно?

Угадать? Наверно можно, другое дело вероятность угадывания слишком мала.
И пытаться вычислить причину неисправности "на кончике пера" - тоже не стоит, т.к. проще "вызвонить"/проверить соотв. эл.цепи, чем строить логические цепочки "если..., то ...". + Не исключена имплантация нештатного оборудования и/или косяк (и) так называемых "мастеров".

alflash писал(а):

alfa писал(а):... мечтаю, что бы вот сразу угадать в чём трабл. Такое возможно?

Угадать? Наверно можно, другое дело вероятность угадывания слишком мала.
И пытаться вычислить причину неисправности "на кончике пера" - тоже не стоит, т.к. проще "вызвонить"/проверить соотв. эл.цепи, чем строить логические цепочки "если..., то ...". + Не исключена имплантация нештатного оборудования и/или косяк (и) так называемых "мастеров".

Спасибо за помощь и поддержку. Я могу и медленно чинить, пусть форумчане к схемам прилипнут, дискуссия на форуме мне нравится.

Ступор, куда копать пока не решил. Где находится DRL relay?
От фар до предов всё хорошо, получается там дневные ходовые дрлы))
http://s019.radikal.ru/i621/1601/30/9ac730527669.png

1. DRL Relay Вероятно это

Daytime running light system:
This system is directly connected to the high-beam headlights and is designed to automatically activate the daytime running lights in order to remain highly visible to other vehicles.
(1) The body ECU receives the following (F):
Ignition switch signal, Generator signal, Parking brake switch signal, Light control switch signal
(2) The body ECU controls the following based on the signals listed in "F":
DRL relay operation signal
(3) The front controller receives the high beam ON signal from the body ECU, and then controls on / off operation of the following: Headlight (Hi)

(f) Turn signal light system
(1) The body ECU receives the following (G):
Right turn signal
Left turn signal
(2) The body ECU controls the following based on the signals listed in "G" (H):
Right turn ON signal
Sent when the right turn signal or hazard warning signal is received.
Left turn ON signal
Sent when the left turn signal or hazard warning signal is received.
(3) The body ECU controls on / off operation of the following based on the signals listed in "H":
Right turn signal light
Left turn signal light

2. Возможно пригодятся эти заметки о Daytime Running Light:
http://alflash.com.ua/RX/DRL330.pdf
и
http://alflash.com.ua/LX/DRL.pdf

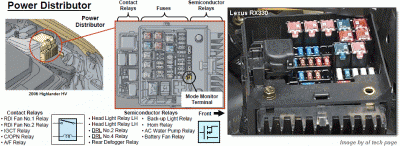

Для справки. "Возможны варианты" реализации реле DRL. Например, такой

С HEAD LWR всё понятно, как ясный день, а вот HEADLIGHT(HI) засада. Не могу понять как эта штука работает и почему не работает? C DRL столкнулся впервые, не погу понять его алго и что там не працуе.))

+

alflash писал(а):Возможно пригодятся http://alflash.com.ua/RX/DRL330.pdf и http://alflash.com.ua/LX/DRL.pdf

эти картинки сегодня прочитал, только никак не мог найти где само реле.А оно во как, в блоке под капотом. Наверное начну смотреть.

При случае, гляньте диагностическим сканером

• 1. Номер "прошивки" (aka Callibration ID) ПО Бу двигателем (если не ID 30707400, то желательно перепрограммировать).
  2. DATA LIST и проверьте реакцию системы на активные тесты BODY ECU и BODY NO. 5 FRONT CONTROLLER (DRL OPERT Light head (high) DRL ON/OFF.

И проверьте это И мультиметром - есть ли "минус" на High RH/LH Lampes и светят ли они, если на них подать внешний "+"?

alflash писал(а): есть ли "минус" на High RH/LH Lampes

Спасибо,спасибо.
Минус есть, тямки в голове хватили бросить
http://s019.radikal.ru/i623/1601/27/6b49a5f9275b.png

Уже распечатал, курю. Самое интересное, скандок заходит в боди5 и выбрасывает с перезагрузкой. а больше нечем.

alfa писал(а):...скандок заходит в боди5 и выбрасывает с перезагрузкой. а больше нечем.

Вот и есть повод немного потратиться (примерно до 2 тыс. RUR) - купить "шнурок" для Toyota Techstream (viewtopic.php?f=16&t=350) и "не отказывать себе ни в чём"

Давно уже надо, но беженцы мы. За хату и всякое каждый месяц шнурки раздаю.

alfa писал(а):Давно уже надо, но беженцы мы. За хату и всякое каждый месяц шнурки раздаю*.

Я понимаю...
Может, наприимер, бросить курить и "другие нехорошие излишества"
И купить за 550 гр. http://prom.ua/p125498127-toyota-tis-techstream.html**
Такое "вкладывание средств" упростит процесс решения многих проблем (Тойота/Лексус|Сайн), позволит расширить свои возможности и, как следствие, увеличит заработок...

p.s. Примечания.
*Может не стоит "прибедняться",поскольку

...я бы этот сканер на авалоне окупил и заработал, даже пусть не заработал,но просто бы окупил.

** Тамошнее заявление "Диагностика Toyota, Lexus и Scion с 1996 года выпуска до 2011 год" свидельство того, что ПО, которое включено в комплект поставки, устаревшее (судя по дате, ранние версии 7.xx.xxx). Cовременные версии Techstream (например, версия 10.30.025 из http://www.toyota-tech.eu/GTS/Wizard/Step5-Software.aspx) неплохо работают с предыдущим интерфейсом Mongoose MFC и с его китайскими клонами (при правильной установке драйверов).

Off to Avalon 2013MY
