LS 460-калибровка пневмоподвески.

[vadimf]

Здравствуйте, машина приехала в "поднятом состоянии зад и перед".Заменил два передних датчика высоты, на датчиках отгнили контакты, задние датчики рабочие.

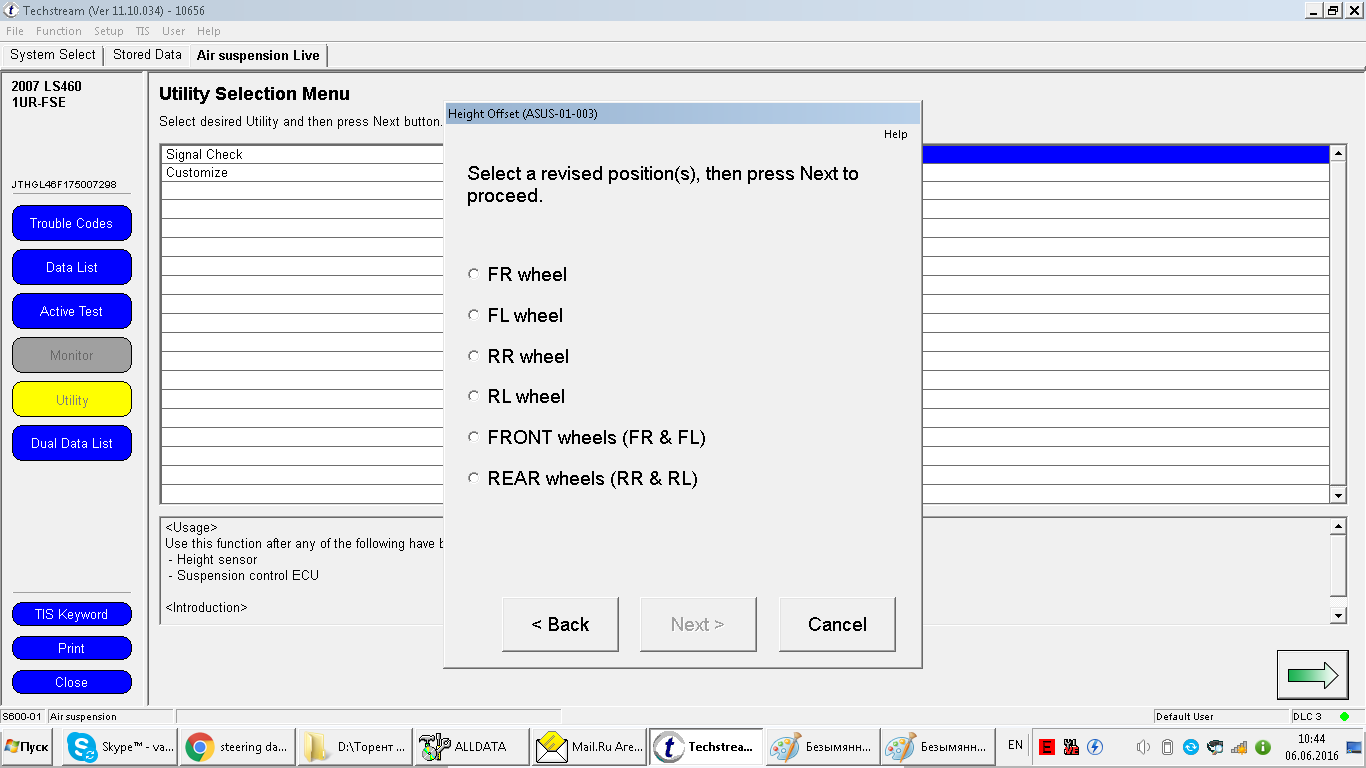

Подскажите как откалибровать течстримом пневму, какие данные вводить? В мануале пока не нашел информацию.

[vadimf]

Исправил регулировку датчика переднего левого, в активных тестах опустил машину. После обеда займусь дальше, вопрос по калибровки актуален.

[alfa]

Измерять рулеткой высоту просвета каждого колеса и вносить поправки вручную, пока не выпрямится. После каждой поправки нужно поднять и опустить машину, потом опять измерять.

[alflash]

Исправил регулировку датчика переднего левого, в активных тестах опустил машину. После обеда займусь дальше, вопрос по калибровки актуален.

Хотя авто ам. рынка, сделайте как описано во вложении

initialAHCls460.rar

пapoль - ник oтпpaвитeля

(87.04 КБ) 1125 скачиваний

Фактические результаты измерений до и после и соответствующие логи - приветствуются
HTH

[vadimf]

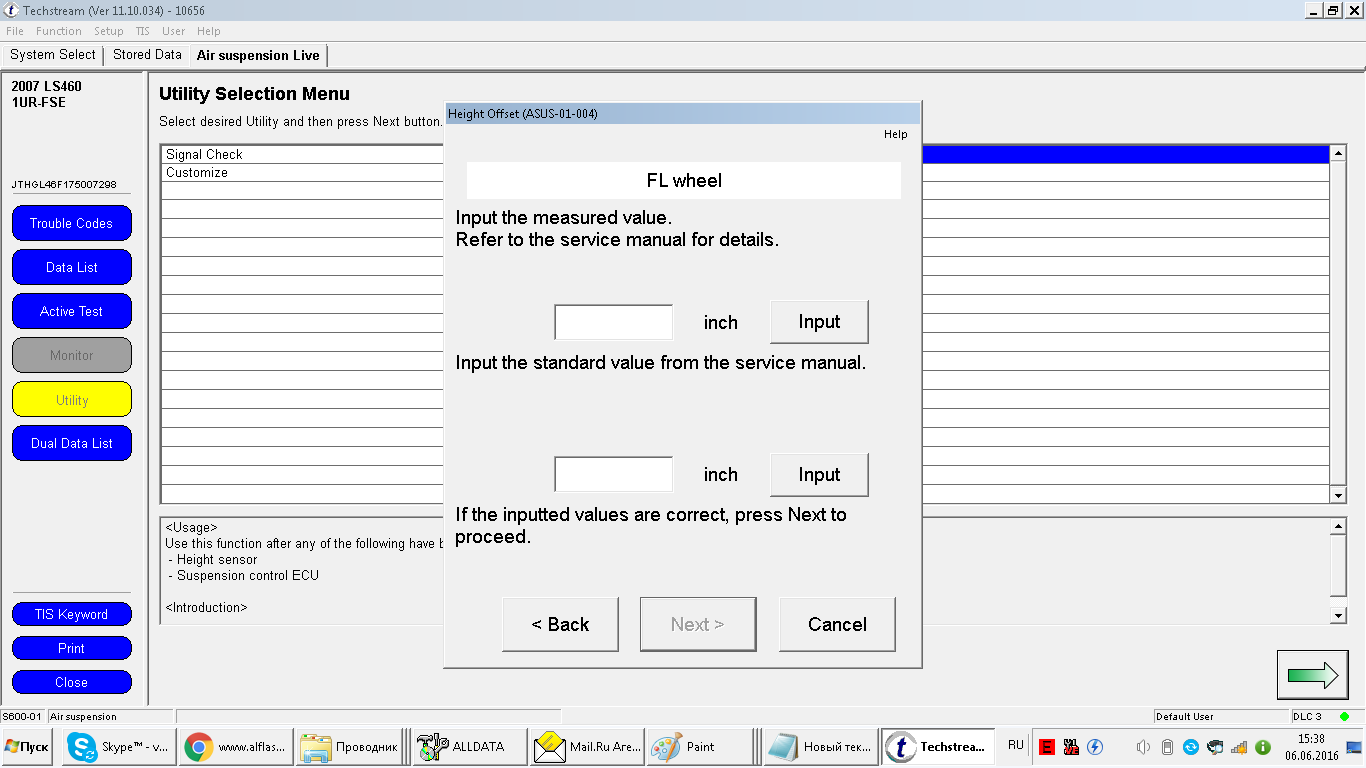

input the measured value-сюда вносить данные измеренные рулеткой?
input the standard value from the service manual-сюда данные с мануала?
Сейчас крен на левую сторону, пытаюсь левую приподнять не получается.

[alflash]

1. Для начала, в меню User ► User Preferences ► Unit Selection выберите метрические единицы измерения, в частности Distance: km, m, mm.
2. Сообщите результаты фактических измерений [значений FRONT (A-B) и REAR (D-C)] для обеих сторон и лог данных при каждом положении высоты подвески.
3. Есть ли коды неисправности?
4. Выполните и покажите лог(и) Active Test "Air suspension" (FR Wheel Up/Down, FL Wheel Up/Down, RR Wheel Up/Down, RL Wheel Up/Down.
5. По каким критериям регулировали положения датчиков высоты?

Значения "Номинальная высота автомобиля" указана в том присоединенном файле +

ПРИМЕЧАНИЕ:
Величина смещения после автоматической регулировки высоты подвески автомобиля может составлять 20 мм (0,78 дюйма). Если величина "значение "Height Adjust" + (номинальное значение - измеренное значение - значение "After Height Adjust")" равна 20 мм (0,78 дюйма) или больше, сначала отрегулируйте высоту подвески (положение тяги регулировки высоты)

p.s. Выполните и покажите результаты Health Check т.к. есть TSB о необходимости обновления ПО управления двигателем (New CAL. ID 35055200) и Transmission Control Module (New CAL. ID 895365001300).
Для справки.

NOTICE:
If the vehicle is raised with the engine running, connect terminals 11 (OPA) and 4 (CG) of the DLC3 to stop the vehicle height control operation of the suspension control ECU.
Do not operate the steering wheel if there is no air in the pneumatic cylinder.
The pneumatic cylinder could be damaged if twisted without air in the cylinder.
When lowering the vehicle without air in the cylinder, make sure all the pipes are securely connected.
The pneumatic cylinder could be damaged if any pipe is disconnected while lowering the vehicle.
Do not apply battery voltage to the compressor motor for more than 60 seconds to prevent damage to the motor.
When it is necessary to perform the operation by charging the battery for more than 60 seconds (for example, height recovery without air in the cylinder), proceed to the operation as follows: after 60 seconds have passed, turn the engine switch off once, and then turn the engine switch on (IG) again to commence with the operation.
Do not operate the height control compressor continuously for 3 minutes or more. If operated continuously for 3 minutes, do not operate it for 10 minutes or more. If operated continuously for 3 minutes or more, operation automatically stops and DTC C1761/61 is output.

[vadimf]

Вчера вечером доделал. Ближе к вечеру освободился подъемник (4-ех стоечный) еще раз замерил высоту от центра колеса и от болта на рычагах до платформы подъемника. Ну а потом все таки как то выстаил клиенс, по мне вся процедура мудреная. Короче, логическая цепочка как я все сделал не сложилась...
В общем машину сделал, а удовлетворение от проделаной работы нет. Завтра логи выложу.

[alflash]

Номинальная высота автомобиля (cпереди/сзади): измеренная высота A минус B и измеренная
высота D минус C = ?/?

...2. Сообщите результаты фактических измерений [значений FRONT (A-B) и REAR (D-C)] для обеих сторон и лог данных при каждом положении высоты подвески.
... 5. По каким критериям регулировали положения датчиков высоты?

+ при регулировке положения датчиков использовались данные "A-B" и "D-C"?
Номинальную высоту автомобиля проверяли "на земле"?

ПРИМЕЧАНИЕ: Величина смещения после автоматической регулировки высоты подвески автомобиля может составлять 20 мм (0,78 дюйма). Если величина "значение "Height Adjust" + (номинальное значение - измеренное значение - значение "After Height Adjust")" равна 20 мм (0,78 дюйма) или больше, сначала отрегулируйте высоту подвески (положение тяги регулировки высоты)

HINT: Turning the bolt of the front height control sensor link 1 revolution changes the vehicle height by about 7.3 mm.
...
HINT: When the Rear link HEIGHT CONTROL SENSOR LINK is moved 1.0 mm, the vehicle height is adjusted by about 1.5 mm.
