Lexus IS 250 "08 NAVI

[Triumph76]

Добрый день! Подскажите пожалуйста! Товарищ подкинул задачу заменить штатную голову на штатную же Нави. Т.к. занимаюсь практически исключительно VAG,то прошу помочь схемами и кто чем может. В Туареге 850-ую поставить - не проблема,а тут затык полнейший. Куски проводки он где-то нашел,так что разъемы есть.

[alflash]

VIN-code этого авто и донора?

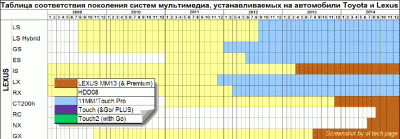

"Родная" нави HDD08 или как?

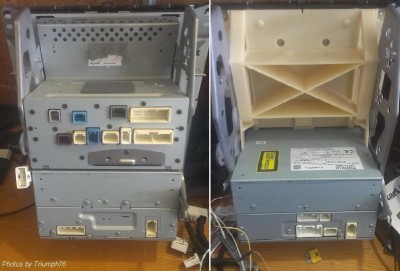

Которая фотка "родного" (IMAG1981.jpg)?

[Triumph76]

JTHBK262705...

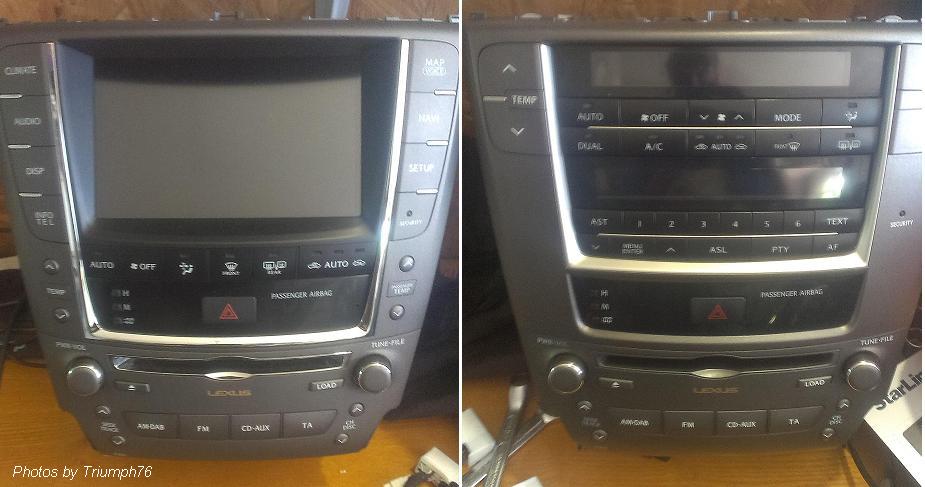

Родной на фото 1982(((

[alflash]

JTHBK262705... Родной на фото 1982(((

Дата производства этого авто (GSE20L-AETLHW): 22 июня 2011, а не 2008
Стоит ли обчинка выделки - решайте сами (во вложении были схемы)

[Triumph76]

Вот это царский подарок. Немного не привычный стиль схем,завтра все это на листах распишу. Большое видится на расстоянии))) Спасибо Вам.

1982 я имел ввиду подпись фото,не год выпуска))))

[alflash]

Уточнение MY этого IS250 относится к названию темы ("Lexus IS 250 "08 NAVI").
Схемы выполнены в типичном для Toyota RM виде.
Распечатайте схему и склейте её гармошкой

[Triumph76]

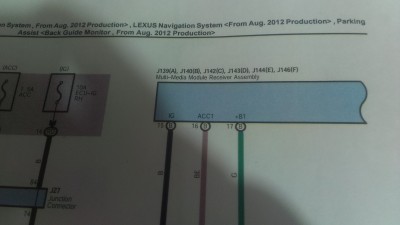

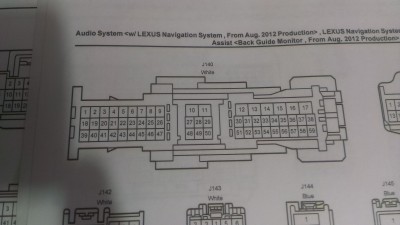

Взялся я все-таки за переделку. Только в схемах W\NAVI питание и камера приходят на разъем J140,а по факту питание нави на разъеме J130. Разные устройства?

[Triumph76]

Все,победил. остались мелочи - подсветка и т.п.

[Triumph76]

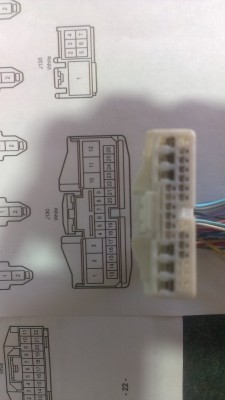

Оказалось все сложнее)) У кого есть распиновка блока CD?

[alflash]

1. Этот IS250 выпуска июнь 2011 с Navi или без? Между этими вариантами есть значимые отличия в подключении.

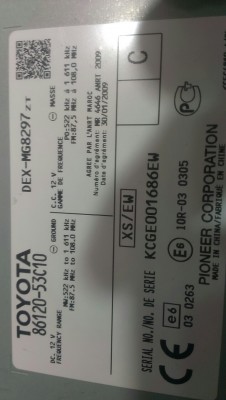

2. На моё понимание, RECEIVER ASSY, RADIO OEM Part No. 86120-53C10 для (от) авто, выпущенных с 08.2009 по 08.2010. Не могут ли быть "нестыковки" из-за этого?
