Nissan Almera

[Mеханик]

Nissan Almera 2003г мотр QG15DE.

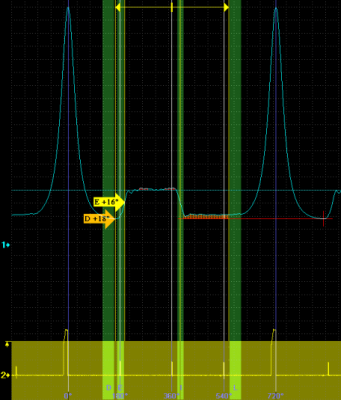

Обычно при растянутой цепи на Ниссанах параметр intake valve timing уходит в минус,косвенно подтверждая растяжение цепи.На этом авто параметр intake valve timing макс. -1гр,но по осцилограмме цепь явно растянута.
Авто просто плохо один раз завелось с ошибкой Р0335, но после замены ДПКВ и ДПРВ местами неисправность стала Р0340,и вроде всё ясно.Может ктото сохранил скрины с осцилками и текущими данными по таким моторам и по ниссанам вообще?


[alflash]

"Асциллками" (viewtopic.php?f=4&t=753) не балуюсь
А вот в http://alflash.com.ua/p0335.htm и в viewtopic.php?f=2&t=532 кое что есть.

INT/V TIM (B1) = Indicates [°CA] of intake camshaft advanced angle.
И например, на Almera с таким "соотношением" сигналов датчиков CMP и CKP
(практически как и у Вас)
этот параметр был "нормальным": 1°CA


[Mеханик]

Эту статью я читал и на этом скрине видно параметр МИН -20,что наверное и навеяло на меня сомнения.
http://alflash.com.ua/Almeras/almera_ae.gif

[alflash]

В том скрине:
Value это значение параметра в настоящий момент времени
Minimum и Maximum - это нижний и верхний диапазон при отображении в виде "BAR"-линейки (в терминах того сканера - Range). В "установках", эти значения обычно можно изменять по своему усмотрению или задавать автомасштабирование или оставлять по умолчанию.

[Mеханик]

Владимир Петрович спасибо за разъяснение.

[Mеханик]

Ну в общем джекичан зажигался на этом авто с переодичностю мин раз в два дня.Оставалась одна неисправность Р0340 и самое главное отсутствие других симптомов вытянутой цепи-тупость мотора,большой расход,плохой старт да и пробег вроде "оригинальный" 96000км.Замена цепи решила проблему, и последним аргументом вытянутости цепи был вылет натяжителя-более 12мм.

[alflash]

...Оставалась одна неисправность Р0340 и самое главное отсутствие других симптомов вытянутой цепи-тупость мотора,большой расход,плохой старт...

[quote="Л.Н.Толстой в "Анна Каренина""]... Все счатливые семьи похожи друг на друга, каждая несчастливая семья несчастлива по - своему...[/quote]

[alfa]

Во общем дело было так, в пятницу мужичок на альмере подходил, просил помочь, но был занят и сказал приехать завтра. А в субботу он приехал, 30 минут ждал ещё, и когда я у него узнал,что он с района и 60 км пилит только на приём, чёт как то стало стыдно, поэтому решил помочь, взял его телефон и обещал перезвонить, а тут засада.
Началось со съёма, т.к. по симптомам понял, что без ослика никак.

Приговорил я ДПКВ. И вот теперь вопрос, может ли кто помочь пробить номер датчика?
SJNBBAN16U0447213 , уже час копаюсь, одни распредвальные вываливаются

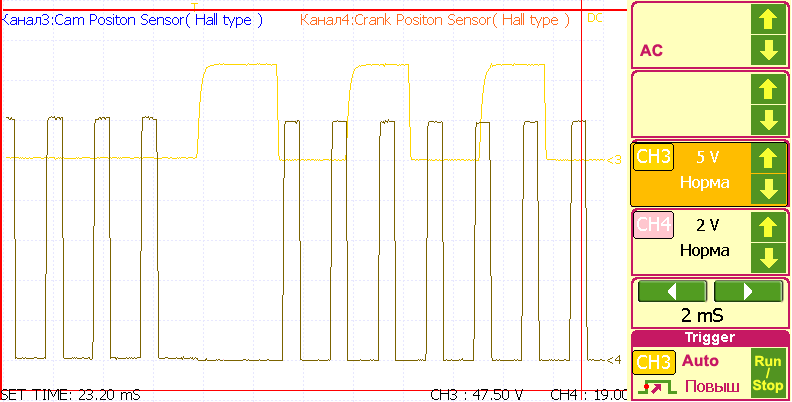

http://s45.radikal.ru/i107/1607/1f/b9ae6837d8db.png

[alfa]

Я по моему вкурил, это не в проге косяк, это косяк в голове))))). На QG15DE и QG18DE сенсоры ДПКВ одинаковые как и ДПРВ, верно?

[alfa]

Номер 237314M505

[alflash]

На основании чего Вы "приговорили ДПКВ"?
Не пробовали уменьшить время развёрти, чтобы сигнал CKP был виден получше?
Цена деления канала напряжения CKP?
Обратили внимание на то, что сигнал CMP* значимо не на месте?
Код неисправности P0335?
Фактически какой двигатель в этой Альмере и её г.в. ?
Считаю, что определение OEM Part.No. по каталогу NISSAN FAST - прерогатива продавцов запчастей.

* http://alflash.com.ua/p0335.htm

[alfa]

Владимир Петрович, в том то и дело, что сигнал не увеличивается, увеличиваю, рисует пилу.
По цепи запредел не увидел.

[alflash]

Частота дискретизации АЦП осциллографа?
Плиз, покажите скрины сигналов датчиков при бОльшем разрешении по частоте и по амплитуде (для CKP).

[alfa]

Хотя , точно минимум на зуб улетела, спешка блин. Тут для меня было понять,что на самом деле датчики одинаковые.

OEM Part.No. по каталогу NISSAN FAST - прерогатива продавцов запчастей.

Иногда владение инфой продавцов очень помогает, где стоит, какими болтиками прикручен, как добраться. Можно понять с каких авто подходит и многое другое.

Фактически какой двигатель?

Там выше на картинке справа QG18 и т.д.
Сигналы , на работе, покажу.В руках скрин , который на почту отправлял для принтера.

[alflash]

Фактически какой двигатель?

Там выше на картинке справа QG18 и т.д.

Т.е. в этом авто не QG15DE?

[alfa]

Там по моему разницы между 15 и 18 не будет. Если человечек объявится, надо махнуть верхний и нижний местами, ещё разок снять, потом прозреть.

[VVA]

Nissan - Almera N16 QG18

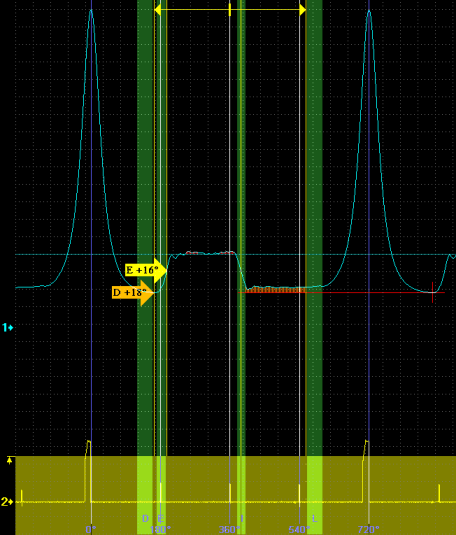

Растянута цепь, заводилась только со снятым распредом , с 3го-4го раза. неисправностей нет.

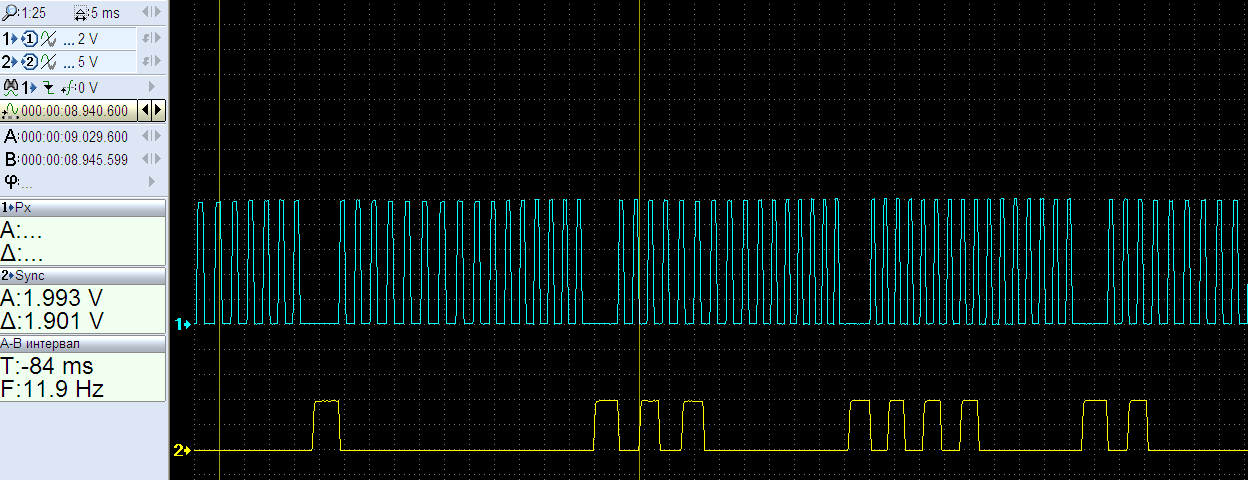

После замены осциллки к сож не снимал, просто посмотрел, что "первый коленвала" соответствует "второму распредвала"

[VVA]

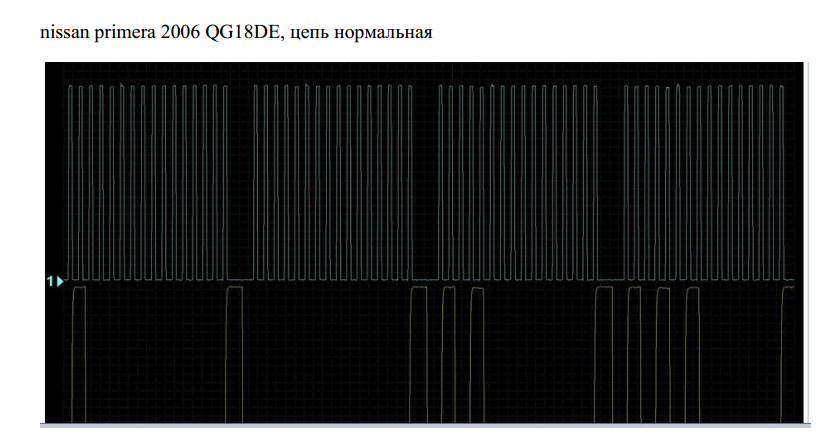

Не мое, но вроде как норма.
