Все СД увеличенного размера и разного цвета (з,ж,с,б), добавлен кронштейн для крепления устройства. Для того, чтобы "не перепутать", все разъёмы для подключения разной конструкции.
Почему-то считаю, что по возможностям и по цене это достойная альтернатива, например, такому девайсу https://www.handsontools.com/Kent-Moore ... 33492.html и/или такому http://www.370zcoupe.com/TSB/1RB37.pdf
А видос будет по работе с данным девайсом?
Да да да - дайте два,оптом...
Поскольку оба экземпляра попадают в категорию "эксклюзивных авторских образцов", то "один в одни руки"
С реал-видео сложнее (видос снять - не поле перейти), так как надо будет дождаться оказию авто с MRE на подъемнике.
А вот на видео симулятора Tina for Windows надеюсь.
Пациент для проверки возможностей этого девайса приготовлен, так что видео с ним вполне вероятно. Осталось только дособрать прибамбас и на съемочную площадку.

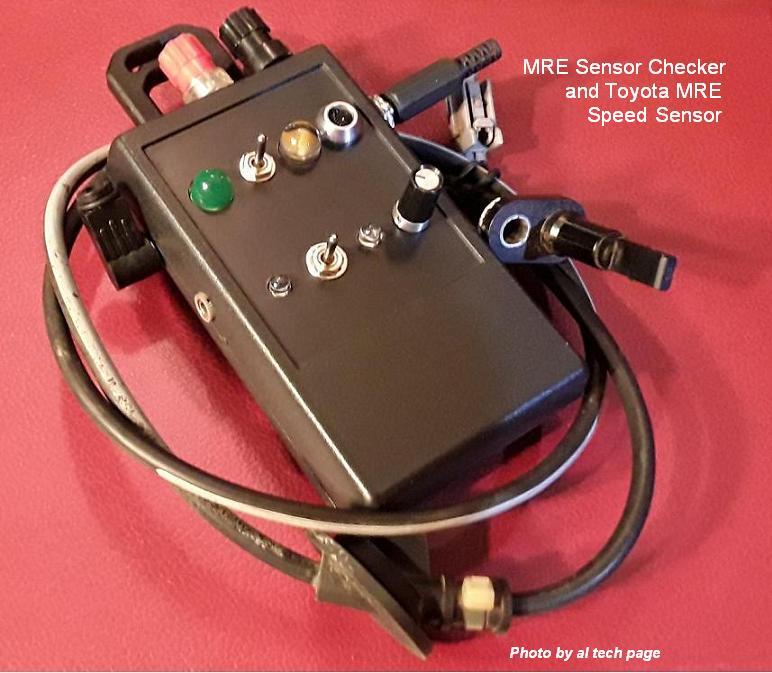

MRE Sensor Checker and Toyota MRE Speed Sensor
Думаю, что до следующего Оскара успеется
Вот только как быть с изменениями формы сигнала в зависимости от направления вращения колеса (http://alflash.com.ua/mre.htm) и мануалы Toyota умалчиивают о токе, а ссылаются на изменения напряжения ...
Ну это вообще круто бы было.
Пора открывать широкое производство...
-------------------------------------------------------------- ...не знаю - почему вы стесняетесь?...
Судя по соотношению числа участников опроса к количеству просмотров, такой коммерческий проект обречен на провал. Спрос, измеряемый десятками, делает экономически невыгодной организацию производства таких MRE Checkers. Хотя сам по себе, такой проект аля "4(6) в одном" любопытен, ведь с его помощью можно ускорить проверку исправности
- проводки и компа АБС с помощью имитатора датчика,
- самого датчика с помощью MRES тестера и магнитоизлучателя,
- magnet plate c помощью выносного датчика Холла.

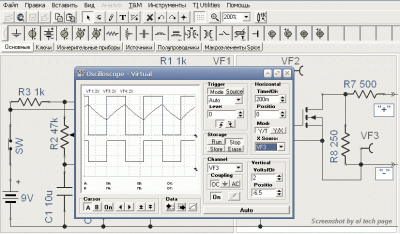

А пока только симулятор работы части схемы
Update.

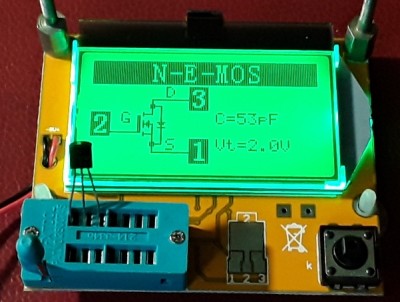

Интересно проверить возможность встроить в MRE CHECKER Pro такой девайс (после несложной переделки)
для прямого измерения и индикации тока MRE Sensors.
Цена девайса (с доставкой) от $1.4 Update. Проверено. После "доработки" девайс исправно показывает напряжение питания датчика и ток на его выходе. Другое дело, что сам измеритель в этом диапазоне тока не слишком точный. Но для "форсу бандитского" и фиксации наличия изменений тока в зависимости от изменения полярности внешнего магнитного поля - сойдёт Но, цифровой "амперметр", показанный ниже, намного точнее.

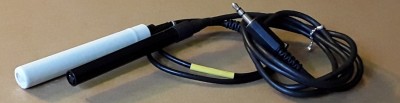

Нынешний внешний вид пробника (щупа) магнитного диска с датчиком Холла и излучателя переменного магнитного поля (беленький) для проверки датчиков на авто и "на коленке"
К итогам голосования (типа "мы посовещались и я решил" )
В комплектацию Easy будут включены
- компаратор* обнаружения тока проверяемого датчика с СД-ной и звуковой индикацией,
- излучатель переменного магнитного поля для проверки исправности датчиков,
- датчик Холла для проверки наличия и регулярности смены полюсов магнитов, тоже с СД-ной и звуковой индикацией,
- имитатор* токовых сигналов датчиков.
Предусмотрена возможность подключения внешних измерительных приборов (вольтметра/осциллографа). Предположительно возможно (внешнее) подключение (китайского) цифрового измерителя тока датчика и напряжения его питания.
Таким образом, с помощью этого "конструктора лего" будет модно проверять магнито-резистивные датчики как непосредственно на авто, так и вне его
Примечания.
1. При проверке таких датчиков MMC следует учитывать особенность их подключения к компу.
2. Уточнена якобы особенность применения этого самодельного девайса для проверки исправности MRE датчиков Toyota: те же 7 и 14 mA.
Итого получается, что это устройство применимо не только для Nissan/MMC MRE Sensors
Вот видите - уже и спрос пошёл!!!
Владимир Петрович,открывайте "маленький свечной заводик",мне нужно два девайса,Альфе 1,так и ещё электорат подтянется.
За маркетингом можете задействовать меня...
Особых новостей пока нет.
Заканчивается сборка макетного образца в комплектации Easy и остается только порешать вопросы нанесения надписей и окончательной его проверки.
Надеюсь, что макетный образец комплектации Pro (обязательно с литиевым аккумулятором, с измерением тока и немного другой конструкции) будет собран уже быстрее
Серийный выпуск таких примочек, увы, не планируется.
Желающим упростить проверку MRE Sensors стоит начать с самостоятельного изготовления простейшего прибамбаса (viewtopic.php?f=19&t=1155#p9902), а затем собрать имитатор AVTEL'a, только с более простеньким полевиком, например, 2N7000
.
А уже после этого дополнить его компараторами для "автоматизации" проверки датчиков и магнитных дисков.
alflash писал(а):А уже после этого дополнить его компараторами
А можно сразу - после? Возьму по списку деталек с ногами, отдам кто может печатку сделать и спаять, в корпус надеюсь сам вставлю, выходы разные придумать и надписи нанести уже ума хватит)))).
alflash писал(а):А уже после этого дополнить его компараторами
А можно сразу - после? Возьму по списку деталек с ногами, отдам кто может печатку сделать и спаять, в корпус надеюсь сам вставлю, выходы разные придумать и надписи нанести уже ума хватит)))).

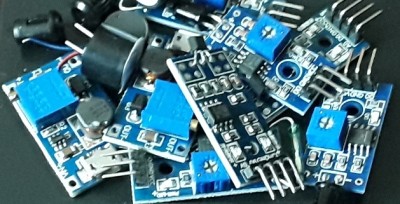

Как по мне, для "единичного производства" и, если неохота много паять, куда проще использовать уже готовые модули компараторов
генератора на NE555, преобразователя напряжения 3.7->9В), распаяв их и недостающие компоненты на макетнице.
Если же организовывать разработку и изготовление печатных плат, то придется пройти этап макетирования схемы всего устройства.
Какие ещё "разные выходы" собираетесь придумывать расскажете? Может и я еще какой добавлю...
alflash писал(а):Какие ещё "разные выходы" собираетесь придумывать расскажете?
Для нас двинуть рацуху, как из рога изобилия:))) Одна только беда, сей девайс пока отсутствует.
По теме, попробовать его к AFR подключить. Пока не знаю,что это нам даст, может какой то шаг в проверке датчиков кислорода.
alflash писал(а):Какие ещё "разные выходы" собираетесь придумывать расскажете?
Для нас двинуть рацуху, как из рога изобилия:))) Одна только беда, сей девайс пока отсутствует.
По теме, попробовать его к AFR подключить. Пока не знаю,что это нам даст, может какой то шаг в проверке датчиков кислорода.
Так начните "двигать рацухи" уже..., с покупки на али подходящей приблуды и внедрения её в практику проверки таких датчиков.
Если это предложение использовать для проверки AFRS эти китайские девайсы,, то для этого они категорически не актуальны, хотя бы по двум причинам:
а) у китайского вольтамперметра измерительная цепь не отделена от цепи его питания,
б) время и частота преобразования недопустимо велики.
Для оперативной проверки AFRS и прочих кислородных датчиков более всего подходят "пробники" с визуальным (графическим) отображением их напряжения.

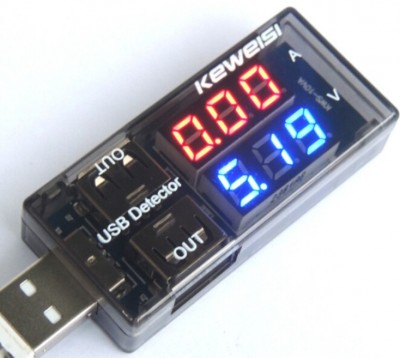

Проверка возможности индикации в численном виде тока Toyota ABS Speed Sensor* :
Использование такого девайса ("амперметра") полезно ещё и при проверке 3-уровневых тойотовских датчиков, выходное напряжение которых, зависит от направления вращения магнитного диска: http://alflash.com.ua/mre.htm
Как по мне, этот девайс больше подходит для измерения/индикации тока MRE Sensors.

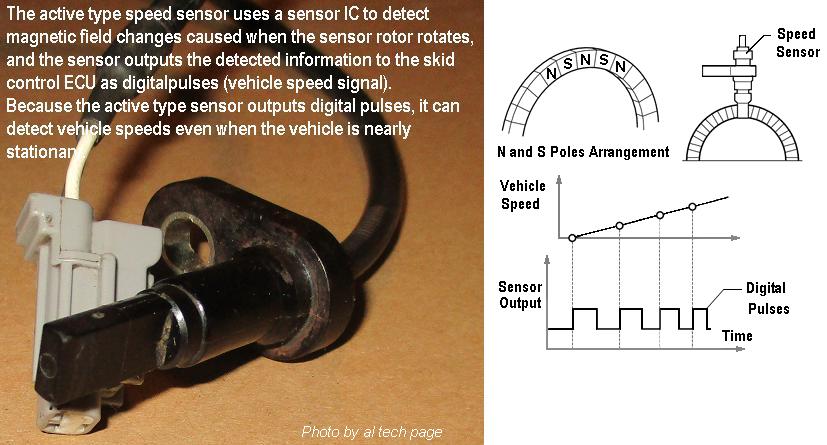

* Бистабильный датчик ABS Toyota RAV4 2013-2015 MY:
Toyota ABC Speed Sensor
Update. Применение в версии Pro встроенного литиевого Power Bank с устройством подзарядки позволяет а) задействовать локальную СД-ную подсветку, б) избавиться от необходимости частой замены элемента питания Крона.
Update.

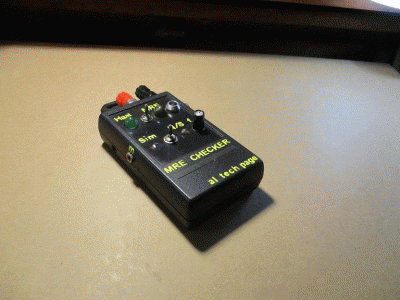

Теперешний внешний вид MRE Sensor Checker
Буквы получились не очень, но имеем то, что имеем.
)
