Engine Sound Analyzer Projects

[VVA]

Значит уже работает не в принципе, а в "Корпусе"?!

[alflash]

Проверен и готов к работе
: http://alflash.com.ua/2017/image/131301.jpg

[alflash]

Микрофонные модули Engine Sound Ranger.
No.2. В корпусе от маркера Danau вариант со встроенным усилителем и разъёмом для наушников, с регулировкой громкости и с возможностью автономной работы, т.е. без подключения к Ranger'у. Другими словами, это просто "электронные уши" для прослушивания и локализации посторонних звуков.
No.3. Использован корпус лазерной указки, в котором размещены только микрофон и усилитель.
Справа на фото монопод для селфи для No.3. С его помощью можно прослушивать звуки двигателя в труднодоступных местах.
: http://alflash.com.ua/2017/image/152423.jpg
No. 1 с пьезодатчиком и усилителем его сигнала в корпусе от зажигалки Kent - "в работе"

[alflash]

• • Ой, полным-полна моя коробушка!

А в ней Ranger и его причиндалы в чУмодане для переноски
: http://alflash.com.ua/2017/image/_1291d.jpg

[alflash]

Спасибо на добром слове.
В конструкции есть недостатки, но, надеюсь, что плюсов больше И хочется надеяться, что до конца месяца удастся снять полноценноe видео с демонстрацией возможностей прибора...
Вообще-то это кейс то ли от диагностической табуретки (ака красный кирпич), то ли от ихнего генератора. Типа с паршивой овцы хоть шерсти клок

С помощью этого устройства неисправности можно услышать
Т.е. он позволяет быстрее и точнее локализовать расположения источника посторонних звуков за счет использования выносных микрофонных модулей. С их же помощью можно ещё и прослушивать "тиканье" форсунок, шумы подшипников и т.п.
Активный полосовой фильтр упрощает эту задачу, т.к. с его помощью можно выделить частотный диапазон именно шума/стука/грюка. И заодно, определить его основную частоту.

А наличие генератора сигналов специальной формы и частотомера может пригодится в других приложениях.
И уже "в работе" упрощенная взаимозаменяемая модель втрое меньших размеров. Без всяких наворотов, а только активный полосовой фильтр и усилитель для наушников, естественно, с возможностью записи прослушиваемых звуков для последующего их анализа в приличных программах анализаторов спектра.

Состав устройства:


Структурная схема устройства: чистовой вариант пока не готов.

[alfa]

Интересно, а можно его до шума-свиста турбин привязать? И второй вопрос, из чего подложка в чумадане? И чем профиль вырезали. По фотке,как будто лазером.
И еще, палка для сэлфи это для микрофона?У меня на этот счет есть другая мысль.

[alflash]

Запишите звук нормальной турбины и свист конченой и вместе послушаем их, поглядим их спектр и сравним. А после нескольких сравнений будем знать насколько оно информативно
Подкладка - обычный мебельный поролон толщиной 20 мм, "ниши" под комплектующие выжигались U-образным куском высокоомного провода от какого-то нагревателя, на который подавалось небольшое (5 вольт) напряжение. Для прямолинейности кромок нагревательный элемент этой выжигалки опирался на металлический футик.
Да, в захват-наконечнике модернизированной палки для селфи крепится микрофонный модуль цилиндрической формы (No.3. на фото).

[alflash]

• • "Думи мої, думи мої, Лихо мені з вами!" (Т.Г.Шевченко)

Аналогичная гибкая конструкция используется в микрофонном модуле No.2
: http://alflash.com.ua/2017/image/125741.jpg
Его автономность обеспечивает телефонная подзарядка с литиевым аккумулятором - внизу справа на этих фото
и http://alflash.com.ua/2017/image/_1291d.jpg

[alflash]

Ещё один электронный фонендоскоп (для записи посторонних звуков) с FM передатчиком и с питанием от литиевого аккумулятора.
Предусмотрены прослушивание звуков так же и через наушники и с плавной и ступенчатой (+ 20 дБ) регулировками усиления.

Autonomous home-made electronic Phonendoscope with FM Transmitter

Используя передатчик, легко записать звуки на свой смартфон и потом вместе с коллегами их анализировать, в том числе, и всякими анализаторами спектра как на фото.

А это упрощенный вариант (с питанием от Power Bank) и выходом на наушники

[alflash]

Финальная версия самодельного прибамбаса для поиска места источника посторонних звуков авто.

А это фото повеселее

[alflash]

"Проверка на дорогах" одного из образцов Sound Finder:
,,
,

[alflash]

Очередной самодельный девайс для поиска места источника посторонних звуков/грюков/стуков автомобилей.
На этот раз, он "заточен" для их записи/прослушивания при движении автомобиля.
Как и обещалось,
а) меньше коробки спичек ,
б) с автономным питанием, и, естественно, с контроллером уровня зарядки литиевого аккумулятора,
в) с возможностью подключения внешнего микрофона с предусилителем,
г) наличествует местная подсветка,
д) возможно дополнительное увеличения уровня громкости (+20 дБ),
е) плавная регулировка громкости,
ж) предусмотрена возможность подключения внешнего FM-передатчика для записи фонограмм на смартфон (на фото не показан).
Предохранительная петелька чтобы не уронить.
Телескопическая селфи палка (монопод) прилагается.
Остается сделать аналог в банке из под пепси (слева)

Sound Finder

[alflash]

А вот и очередная "проверка на дороге" самодельного девайса.

[alflash]

Коллекция "электронных ушей" пополнилась еще одним девайсом.Отличие одно - выносной активный микрофон с кабелем в термостойкой силиконовой оболочке

Sound Finder

Осталось сделать автономное малогабаритное (размером с пачку папирос) устройство со встроенным анализатором спектра

[alflash]

Видимо теперь страна уже обеспечена такими девайсами самой разной конструкции

Sound Finder Pro

Sound Finder

[alflash]

Будете смеяться, но после 3-х подряд (за 2 месяца) обрывов ancillary Drive Belt (Reversible Alternator) гибридного Peugeot 3008 (T84E) выяснилось, что при регулировке натяжения этого ремня может сгодиться любой из рассмотренных самодельных девайсов

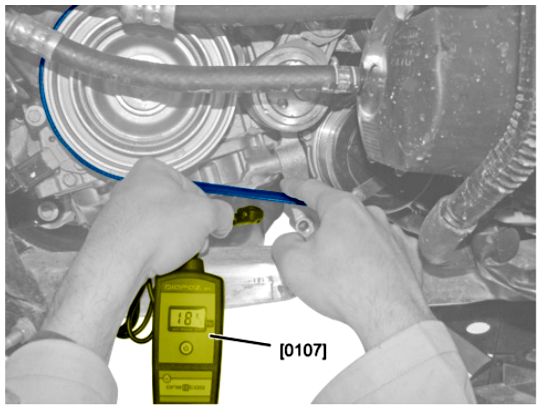

Check the belt tension; Using the [0107] tool.

.
Для справки. Родное Peugeot устройство проверки натяжения этого ремня стоит примерно 700 евро,
а для MMC более $2000US https://genuinecarparts.com/mitsubishi-parts?product_id=475286

[alflash]

А вот как оно выглядит в реале

[alflash]

Обновленные странички оформления заказа на консультацию
https://diag.alflash.com.ua/ru/detectio ... he-car-ru/
