RAV4 EV: Mongoose Pro vs. Tesla Diagnostic Cable Kit

[alflash]

В этом видео показаны процессы зарядки и запись экрана программы Toyota Techstream с значениями напряжения ВВ батареи, её state of charge (SOC), тока этой батареи и напряжение двух из 24 NiMH модулей после ремонта зарядного порта и самой батареи
https://youtu.be/04703ZNaXVk

[alflash]

Данные тестового заезда

Test Drive Results

https://alflash.com.ua/2019/to_rav4ev/test_drive2.png

[alflash]

Проверка фактической емкости модулей NiMH батареи для Toyota RАV4ЕV 2002 г.в. с помощью Adjustable Constant Current Load 200V/20A/150W https://youtu.be/Hk-FRYOuye8

[alflash]

"Волнуйтесь, подробности письмом"-2.

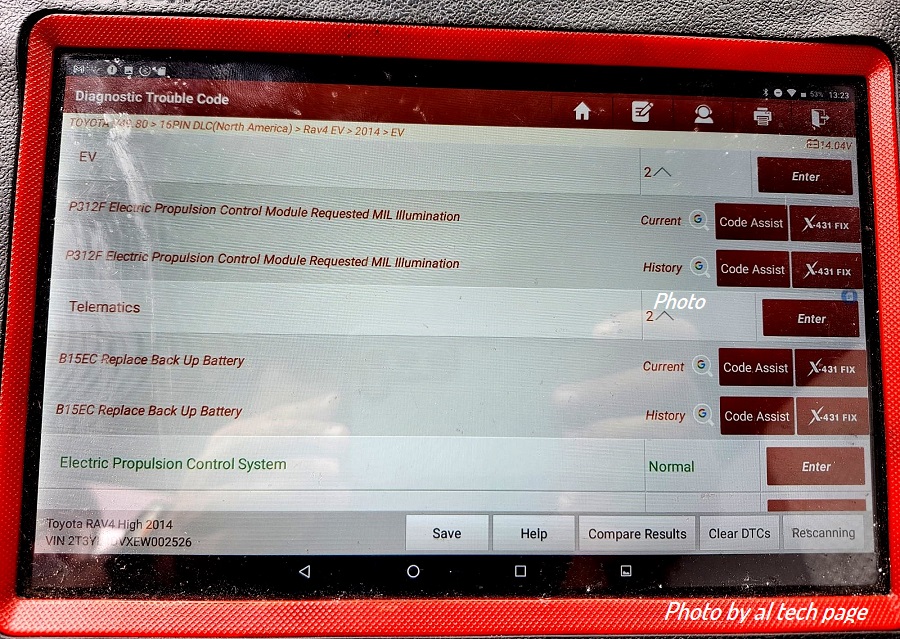

Необъяснимое ситуация с этим RAV4EV, у которого нет кодов неисправности в тесловской системе*, но в тойотовской системе есть нестираемый код DTC P312f.

https://alflash.com.ua/2019/to_rav4ev/no_codes.png

The strange malfunction of Tennessee RAV4EV

+ https://alflash.com.ua/2019/to_rav4ev/p312f.jpg

DTC P312f

* Авто заряжается, доступен режим чтения, и он может двигаться.

[alflash]

Одна из причин "постороннего звука" Toyota RAV4EV
(One of the reasons for the "extraneous sound" Toyota RAV4EV)


А это совсем не "криминальный" звук электромобиля sound.jpg
,
https://youtu.be/ZmfG_iD8nxc?t=44s https://www.youtube.com/watch?v=3Vy42zphNp4
Update. ОПИСАНИЕ

• a) Когда транспортное средство находится в движении, система уведомления о приближении транспортного средства издает предупреждающий звук от блока громкоговорителей о приближении транспортного средства, чтобы информировать пешеходов, велосипедистов и т. д. о приближении транспортного средства.
  (б) Предупреждающий звук издается автомобилем, приближающимся к блоку динамиков, с таким уровнем громкости, который не будет восприниматься как шум. Кроме того, высота звука изменяется в соответствии со скоростью транспортного средства, поэтому звук напоминает замедление и ускорение транспортного средства.
  (в) Работа системы уведомления о приближении транспортного средства автоматически прекращается, когда транспортное средство останавливается или скорость транспортного средства превышает 23 км / ч (14 миль в час).

Хотя при зарядке бывает и такой
,

UPD. По одной из версий вероятная причина этого постороннего звука - вентилятор (?) осушения батареиfan.png02.gif
Смотрите с 01:16 этого видео
https://youtu.be/okffdKKLrzg?t=76

Еще один пример этого постороннего звука при ВВ зарядке см. в https://vimeo.com/71665641

А вот и "цена вопроса" устранения причины этого трансформаторного звука при зарядке. На фото прайс воздушного насоса осушителя ВВ батареи.

HV Battery Dryer Air Pump

[alflash]

...Now this RAV4EV use Firmware Version 1.3.101
,

Увы, но этого мало и, видимо, придётся "нырять" в ВВ батарейку из-за дурацких кодов неисправности BMS_f071 и BMS_f073 ...

"Ты помнишь как всё начиналось..."
Мой первый продиагностированный RAV4EV

#RAV4EVremotediagnostic

[alflash]

Проверка исправного датчика скорости мотора RAV4EV

[alflash]

RAV4EV Analysis of the sound spectrum of the cabin heater pump
https://youtu.be/Gd3MWbNs8_g

[alflash]

В этом видео показан способ "ручного" управления нагревателем с помощью измеенения скважности сигнала управления RMI.
Использована схема таймера NE555 (1006ВИ1) с независимой регулировкой скважности
https://youtu.be/Kvi2RdS7p10
