Соединение топливо привод - рампа

[alflash]

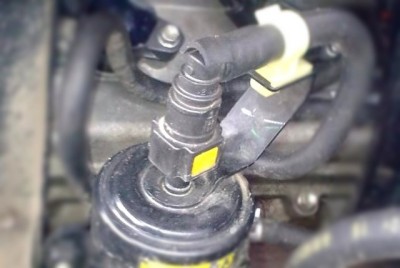

Действительно, во многих современных авто используется "быстрый соединитель" (клипса)

Fuel tube connector (quick type)

P.S. e.g. Peugeot, Nissan, Toyota

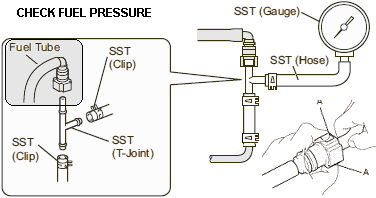

Переходник для измерения давления можно сделать, используя купленный на "авторазборке" фрагмент топливной магистрали с таким соединением. "Тройник" делается самостоятельно.

Check Fuel Pressure


Другие способы рассмотрены в http://alflash.com.ua/pressure.htm

[alflash]

А что с ним бороться? Если авто своё, то, обрезав лишнее, "переведите" его на обычное соединение с фиксацией шланга с помощью, например, резьбовых хомутов ...

[savus]

Здравствуйте, а есть ли специальные щипцы, или еще что-то, что бы легко разъединить такие соединения, особенно на первом рисунке, с зелеными клипсами. Пока разъединишь, всех его изобретателей вспомнишь...

[alflash]

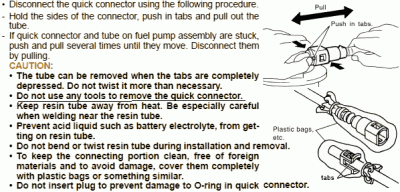

Поскольку а) "клипсы" из пластмассы, б) скорее всего, грязь попавшая под "выступы" (the Tabs), мешает их перемещению, то единственный способ облегчения рассоединения - очистка этого соединителя (спреем и сж. воздухом).

Disconnecting the Nissan quick connector

p.s. Особо подчёркивается запрет на использование инструмента для рассоединения ("Don't use any tools to remove the quick connector").
p.s.s. Некоторые Toyota используют соединение такой конструкции

Для их рассоединения

используется Toyota SST 09268-21010

[savus]

Для них сделал свою...
Если можете, по подробнеее и фото. Ражимать пальцами больно, не всегда получается

[alfa]

Для них сделал свою...

Взял круглогубцы с длинными щупальцами, обрезал до d-5мм, не сначала резачком с маленькой горелкой нагрел,а после загнул на встречу друг дружке, обрезал и подровнял. Хотел ещё пластмаски на концы одеть, но всё забылось.
Это заводская, но мне не очень понравилась

[savus]

Чистил эти соединения каждый раз, наверное пластмасса со временем дубеет. Клипса нажимается, и чуть-чуть не хватает ее дожать, а пальцам уже больно...

[alflash]

...А кто знает про соединение топливопровод-рампа на нисан и тойота.

Кроме показанного на фото выше способа фиксации с помощью металлической скобы, Тойота на части своих авто использует и такой

И Тойота также рекомендует разединять разъем только вручную.

[alfa]

Отчёт, купили приблуду 4811 JTC, заказал, водятел четыре дня собирался выезжать, в итоге потеряли адрес, но с матюками и моей упёртостью съёмник доставили. Изготовить проще пареной репы)), если будет время и токарь под рукой сделаю классную приспособу для снятия топливных фильтров и штуцеров выхода с Б\Н. Приблуда с пластика, если сделать с металла и круглогубцев, реально будет лучше и удобней.

-----------------------------------------------------

[alfa]

Кстати у меня много всяких вкусностей, раньше любил делать,строить, на форумах много разных поделок, от разрядников,стендов и приспособ. Кстати последняя, в прошлом месяце сделал. Кто угадает для чего?
