RAV4 EV: Mongoose Pro vs. Tesla Diagnostic Cable Kit

[alflash]

Онлайн-диагностика RAV4EV в Колорадо

18:2 ?

[alflash]

Онлайн диагностика после аварии киевского RAV4EV программой в Одессе

19:2

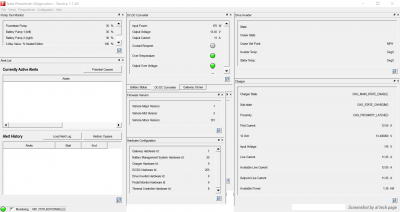

А вот результаты 20-го по счёту электроравика (Иордания)

[alflash]

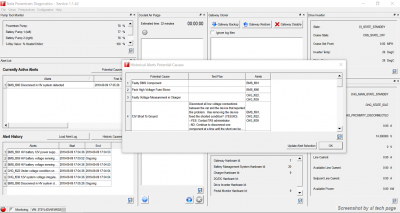

В одном из калифорнийских RAV4EV считаан код неисправности BMS_F080 с такими возможными его причинами http://alflash.com.ua/2019/to_rav4ev/f080.png

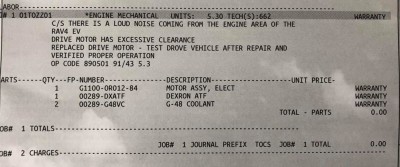

С таким прайсом за ремонт

Хотя, при наличии гарантии бывает и так

[alflash]

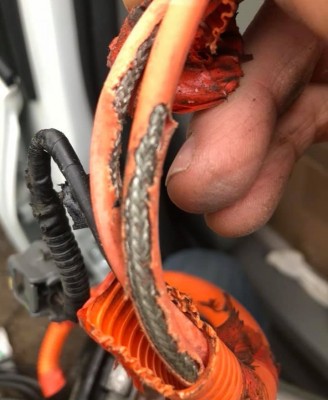

Крысы, как причина "Нет зарядки"

20:2

Аналогичный случай у RAV4EV в Калифорнии

[alflash]

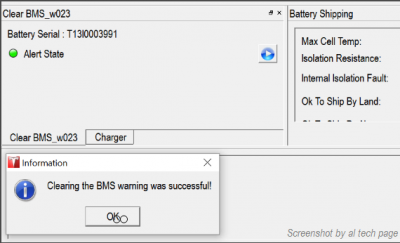

Иногда "всё легко и просто" и после замены контактора достаточно стереть код его неисправности

И счет станет 21:2 в нашу пользу

Update.
Удачный "Выстрел дуплетом" и 23:2

[alflash]

Иногда владельцу проще продать авто с такими неисправностями
, чем починить его ...

Но тем не менее, 24:2

[alflash]

Видимо сезонное. Участились неисправности насосов систем охлаждения...
Например,

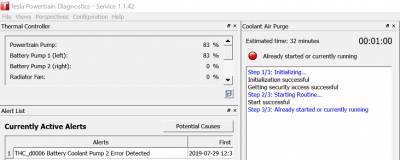

THC_d0006

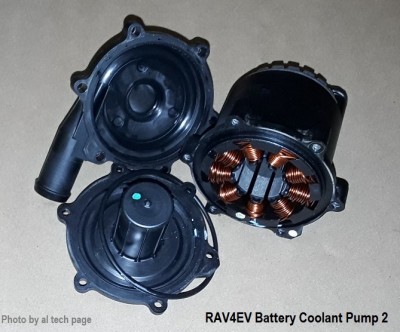

Неисправная Battery Coolant Pump2, которая, увы, совершенно неремонтнопригодна, цена новой от 580$

Насос с вентильным эл. мотором

Радует то, что многое, например, как эта помпа , подходит от автомобилей Тесла. В том числе, и отдельные блоки и узлы. Например, для замены неисправных были успешно использованы плата ЦП Inverter, блок Charger от Tesla S. Конечно, после перепрограммирования.

Глядишь, сегодня счет станет 30:2 ))
Update. Из-за неисправности шлюза Gateway

работа с этим никопольским авто приостановлена.
Update 2. После установки исправного блока gateway, счет обновился ))

[END]

Футбол нервно курит в стороне:-)

[alflash]

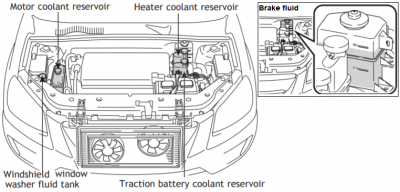

Сроки и содержание периодического техобслуживания http://alflash.com.ua/2019/to_rav4ev/service.pdf
Рекомендации по замене 12 В аккумулятора RAV4EV от известного практика ремонта этих авто - Tony Williams:
http://alflash.com.ua/2019/to_rav4ev/Ra ... _notes.pdf
Описание так называемого TONY-TEST, который позволяет определить фактическое состояние ВВ батареи RAV4EV
http://alflash.com.ua/2019/to_rav4ev/Ra ... ug2019.pdf

Структурная схема системы охлаждения ВВ батареи: http://alflash.com.ua/2019/to_rav4ev/bat_cool1.pdf
Замена охлаждающей жидкости ВВ батареи (Coolant for HV Battery, Replacement):
http://alflash.com.ua/2019/to_rav4ev/CO ... CEMENT.pdf
http://alflash.com.ua/2019/to_rav4ev/CO ... MENTru.pdf

Замена охлаждающей жидкости Motor Assembly: http://alflash.com.ua/2019/to_rav4ev/CO ... CEMENT.pdf
http://alflash.com.ua/2019/to_rav4ev/CO ... MENTru.pdf

Замена тормозной жидкости в http://alflash.com.ua/2019/to_rav4ev/BRAKE_FLUID.pdf

Русско-язычное описание замены масла в трансмиссии в http://alflash.com.ua/2019/to_rav4ev/TR ... UID_ru.pdf

Для справки.
Согласно этому примечанию

• • SHOP OUR DISTRIBUTORS
    No distributor is reporting inventory.

производитель контакторов, которые использовались в RAV4EV (серия EV200), прекратил их производство. Поэтому на мой взгляд, правомочно предположить, что контакторы с лейбой фирмы TE, которые сейчас продаются на ebay, amazon и т.д., суть контрафакт (counterfeit):

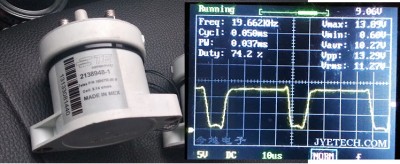

ШИМ напряжение управления контактором

Для владельцев RAV4EV с JdeMO https://www.dropbox.com/s/2t32jg2u7w3d9 ... emoval.pdf

UPD. Русско-язычные описания снятия http://alflash.com.ua/2019/to_rav4ev/tr ... val_ru.pdf,
установки http://alflash.com.ua/2019/to_rav4ev/transm_inst_ru.pdf
и компонентов крепления http://alflash.com.ua/2019/to_rav4ev/comp.pdf RAV4EV Motor Assembly.
Как проверить экономичность своего RAV4EV см в http://alflash.com.ua/2019/to_rav4ev/ra ... mption.pdf


Правила безопасности при работах на RAV4EV:
https://alflash.com.ua/2019/to_rav4ev/__precaution.pdf
https://alflash.com.ua/2019/to_rav4ev/_ ... rav4ev.pdf
Установка и снятие ВВ батареи:
https://alflash.com.ua/2019/to_rav4ev/0 ... EMOVAL.pdf
https://alflash.com.ua/2019/to_rav4ev/0 ... LATION.pdf

AIR CONDITIONING: COOLANT: REPLACEMENT:
https://alflash.com.ua/2019/to_rav4ev/C ... CEMENT.pdf

Описание RAV4EV
https://youtu.be/O8QkT9m_dTk

[alflash]

Теперь точно 30:2 ))

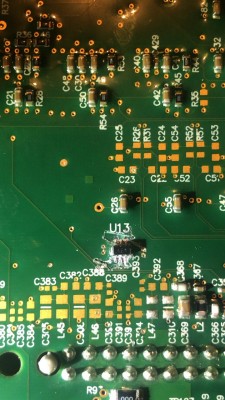

А после перепрограммирования

тесловского БУ инвертором

, того глядишь, "счёт" станет ещё лучше.

[alflash]

Видимо сезонное. Участились неисправности насосов систем охлаждения...

Вот-вот

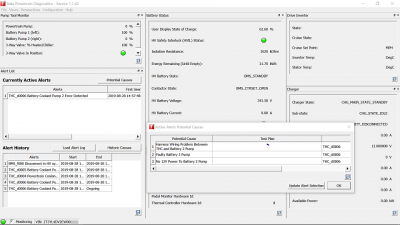

Alert Code THC_d0006

И после замены очередной Water Pump 2 стало быть 31:2
А с учетом свежепочиненного RAV4EV в Никополе, 32:2.

[alflash]

А вот два "прикольных" случая.

...car is NOT READY... Stupid dealer told customer they cannot work on the car and never even tested 12v... it is gone now, I replaced 12V battery...

И действительно, после замены 12В аккумулятора и проведенных проверок тесловских блоков, all is OK ))

33:2

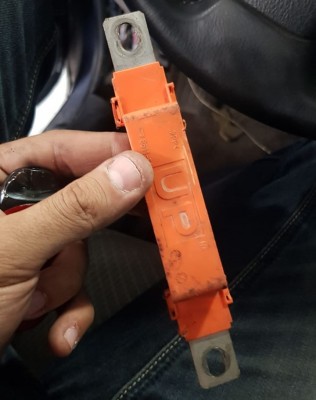

C очередным иорданским RAV4EV пока похуже. После замены ячеек ВВ аккумулятора осталась "лишняя деталь"

Но будем надеяться, что ей найдется место и счет станет 34:2.

[Саша-Ирпень]

...I replaced 12V battery... Чисто из любопытства - а какая цена батареи?

[alflash]

Как пишет Tony в http://alflash.com.ua/2019/to_rav4ev/Ra ... _notes.pdf, "Bosch S6508B S6 or Exide Edge FP-AGM24F battery with the correct specs is $150-$180."

1/2 Off. "Укравтопром" назвал десятку самых популярных моделей легковых электромобилей в Украине по итогам восьми месяцев:
Nissan Leaf – 2207 авто;
Tesla Model S – 384 авто;
BMW i3 – 243 авто;
Fiat 500е – 207 авто;
Volkswagen Е-Golf – 198 авто;
Renault Zoe – 186 авто;
Mercedes-Benz B-Class Electric Drive – 155 авто;
Tesla Model X – 136 авто;
Chevrolet Bolt – 126 авто;
Jaguar I-Pace – 102 авто.

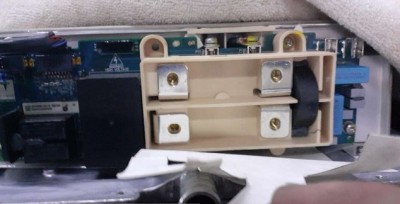

Update. Показанная выше перемычка оказалась действительно лишней: "this parts for Kia Soul battery" ))
А неисправность была в Battery Assembly, где было "removed the cells and found 4 cells disconnected then i repair the connector" и, похоже, что устала жить 12В батарейка

34:2 )

[alflash]

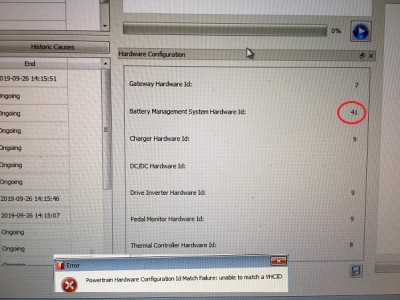

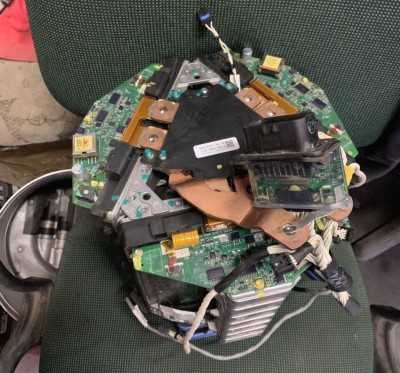

Две замены ВВ батареи. В одном случае удачная (на родную), во втором авто попытка использовать батарею от Tesla S оказалась безрезультатной, так как программа категорически отказала в перепрошивке:

Итого: 35:3

[alflash]

Проверка CAN шины RAV4EV:

#RAV4EVdiagnostic

[alflash]

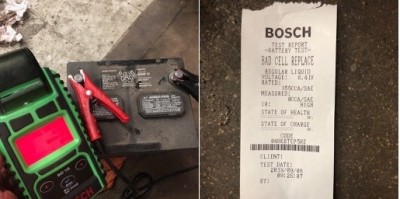

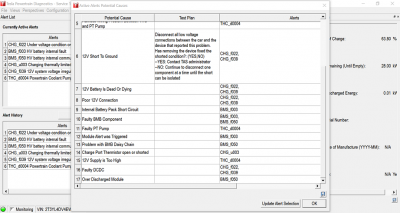

Периодическое отсутствие зарядки на очередном RAV4EV снова было вызвано неисправным 12В аккумулятора


36:3

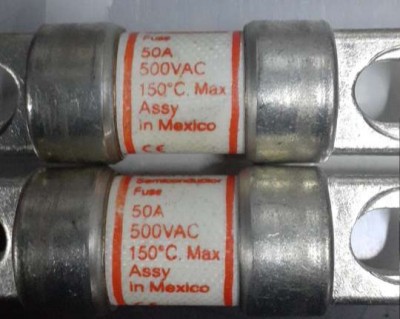

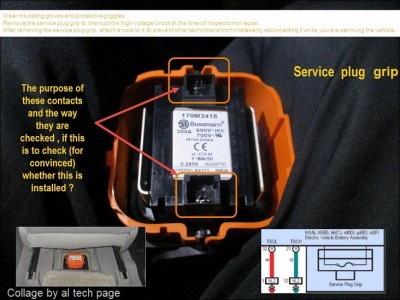

Update. Замена примерно таких предохранителей (https://parts.toyota.com/p/FUSE---ELECT ... 42080.html) в

и стало 37:3 ))

1/2 Off. Результат тюнинга Honda S2000 канадцами-энтузиастами электрокаров;

_________________________________________________________________________
Самая свежая информация в этой Telegram группе https://t.me/RAV4EVdiagnostic
https://t.me/joinchat/KxpNuheMdbgSDfdkbRuxXg

[alflash]

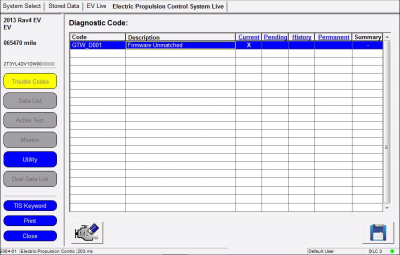

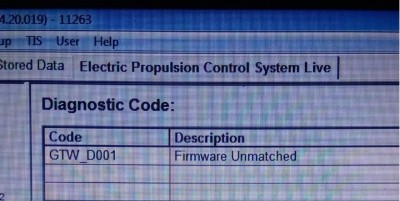

Иногда, чтобы узнать проблему RAV4EV достаточно Techstream'а:

DTC GTW_d001

))

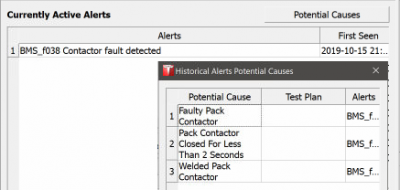

И снова контакторы

bms_f023

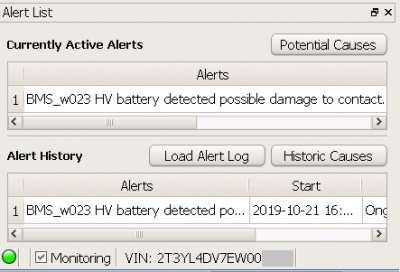

BMS_w023
