топливные коррекции FJ Cruiser

Сообщение shiva »

Всем добрый день.
есть машинка FJ Cruiser 2007 модельный год, пробег 135000 миль, автомат. На машине установлено ГБО Prins и механический нагнетатель TRD. Прошивка залита тойотовская под компрессор 3YWK0200. ГБО было установлено на пробеге 60 тыс.миль, компрессор на пробеге 115 тыс.миль.
До недавнего времени все было хорошо, в данный момент наблюдается слегка завышенная долгосрочная коррекция +-8%.
С краткосрочными коррекциями в порядке, т.е. +-3%.
Из работ, которые уже сделал: помыл МАФ, дроссельную заслонку, проверил на наличие подсосов воздуха, заменил топливный и воздушный фильтры.
Не знаю уже куда копать. Понимаю, что вопрос пока не критичный, но все же есть желание привести все в норму.
Логи прилагаю
Буду признателен за помощь
Вложения
LTF_6.2_FJ Cruiser_1GRFE _JTEBU11F070044284_10.09.2020 174322.rar
(37.1 КБ) 477 скачиваний
Аватара пользователя
alflash
Сообщения: 4167
Зарегистрирован: 18 фев 2007, 21:46
Откуда: Одесса
Контактная информация:

Re: топливные коррекции FJ Cruiser

Сообщение alflash »

Для начала,
запишите и покажите логи
  • а) со значением MAF при KOEO,

    б) при работе прогретого двигателя в таких режимах,

    в) Сравните поведение актуальных параметров с этой картинкой из тойотовской обучалки

    г) Проделайте и запишите активные тесты, связанные и топливной системой.
Если что, результаты обсудим :)
Просто совет. Судя по безобразно низкой скорости обмена данными, значительно сократите число параметров, включив в свой набор данных только относящиеся к проблеме, и/или купите адекватный кабель.
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Посмотрите пжл, какие еще тесты нужно сделать?
Вложения
KOEO+FJ Cruiser_1GRFE _JTEBU11F070044284_25.09.2020 104618.rar
(11.84 КБ) 462 скачивания
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Вообщем понаблюдал за долгими коррекциями,они то растут до 8-9%, то падают до 4,5. на подсос точно не похоже.думаю, может клапан карьерных газов где-то подклинивает. Параллельно с этим у меня периодически выстреливает неисправности 0456,0441,0455 по улавливанию паров. Буду лезть смотреть абсорбер на предмет подсоса (шланги, аккумулятор, клапана)
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Клапан вентиляции карьерных газов проверил, поставил заглушку на впускном, ничего не изменилось. Клапан EVAP проверил также. Результат по коррекциями нулевой, никаких сдвигов пока.
Аватара пользователя
alflash
Сообщения: 4167
Зарегистрирован: 18 фев 2007, 21:46
Откуда: Одесса
Контактная информация:

Re: топливные коррекции FJ Cruiser

Сообщение alflash »

Увы, но у меня пока только вопросы.
1. Freeze Frame Data для кодов EVAP System?
2. Результаты активного теста "EVAP SYSTEM CHECK"?
3. Почему в вашем авто не такая версия ПО SFI
а эта
?
4. Версия вашего принца?

Для справки. В свое время тема диагностики EVAP обсуждалась в viewtopic.php?f=18&t=1270 и в viewtopic.php?f=18&t=1259
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

alflash писал(а):Увы, но у меня пока только вопросы.
1. Freeze Frame Data для кодов EVAP System?
2. Результаты активного теста "EVAP SYSTEM CHECK"?
3. Почему в вашем авто не такая версия ПО SFI..., а эта?
4. Версия вашего принца?

Для справки. В свое время тема диагностики EVAP обсуждалась в viewtopic.php?f=18&t=1270 и в viewtopic.php?f=18&t=1259
1. Сделаю как только неисправность повторится, пока просто не стирал.
2. Тест сделаю обязательно, направлю позже
3. Прошивка 3ywk0400 это типа модифицированная прошивка для 3ywk0200. Изначально я ставила именно 3ywk0400.cuw, но блок самостоятельно откатил прошивку до 3ywk0200. Видимо у меня машина одна из первых и для моего блока 3ywk0400 не адаптирована.
4. Prins vsi2

Все логи, которые я отправил выше были исключительно на бензине.
Аватара пользователя
alflash
Сообщения: 4167
Зарегистрирован: 18 фев 2007, 21:46
Откуда: Одесса
Контактная информация:

Re: топливные коррекции FJ Cruiser SR

Сообщение alflash »

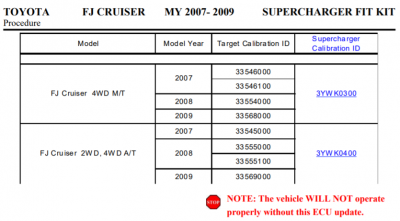

Примечание. Калибровка ...200 заменена исправленной ...400 и касается всех автомобилей FJ Cruiser указанных модельных годов.
"Блок самостоятельно откатил прошивку" это как ??? Пожалуйста, с этого места поподробнее.

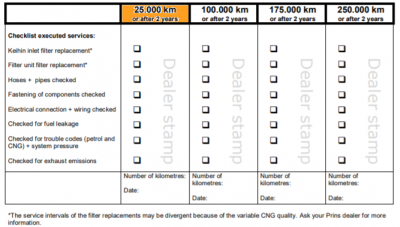

Было ли сделано это ТО
?
Для справки.

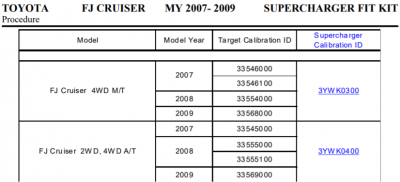

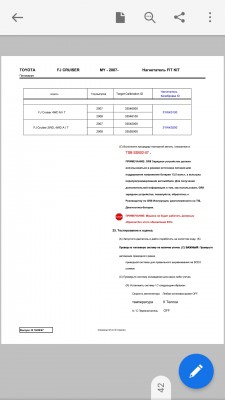

Хотя это авто цвета WHITE/BLACK CHERRY PEARL имеет Date of First Use: 10/16/2006, тем не менее оно Model Year: 2007 и к нему относиться это предупреждение, выделенное Тойотой красным, из описания "2007-2009 FJ Cruiser Supercharger Fit Kit PTR29-35093 (Fit Kit) Rev. F" (Issue: F 07/08/11) :
MAF при KOEO is OK (less than 0.72 g/sec).
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

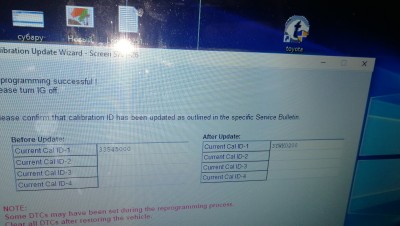

Я заливал через techstream именно 3ywk0400, но после обновления система показала файл обновления 3ywk0200. Эта проблема не только у меня, американцы пишут, что у них тоже такая проблема при обновлении на машинах первых годов выпуска.
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

shiva писал(а):Я заливал через techstream именно 3ywk0400, но после обновления система показала файл обновления 3ywk0200. Эта проблема не только у меня, американцы пишут, что у них тоже такая проблема при обновлении на машинах первых годов выпуска.
Я пробовал поверх калибровки 3ywk0200 ставить 3ywk0400, но в итоге осталась именно 3ywk0200
Аватара пользователя
alflash
Сообщения: 4167
Зарегистрирован: 18 фев 2007, 21:46
Откуда: Одесса
Контактная информация:

Re: топливные коррекции FJ Cruiser

Сообщение alflash »

Поверх какой версии заливали калибровку ...400?
И каким кабелем, китайским клоном?
Ссылка на описание неудачной попытки обновления ПО?
Предполагаю, что и они пользовали какой-нибудь "бюджетный" MiniVCI...

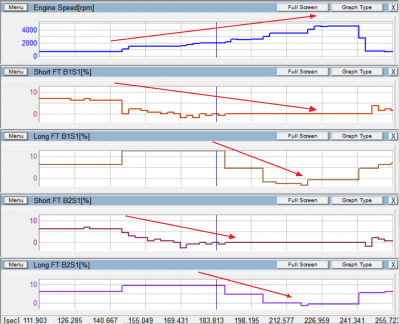

Если я правильно понимаю, эти данные вашего авто прямая иллюстрация одной из ситуаций в том "обучающем" скрине
Т.е. по мере увеличения rpm топливные коррекции улучшаются.
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

alflash писал(а):Поверх какой версии заливали калибровку ...400?
И каким кабелем, китайским клоном?
Ссылка на описание неудачной попытки обновления ПО?
Предполагаю, что и они пользовали какой-нибудь "бюджетный" MiniVCI...

Если я правильно понимаю, эти данные вашего авто прямая иллюстрация одной из ситуаций в том "обучающем" скрине. Т.е. по мере увеличения rpm топливные коррекции улучшаются.
Использовал оригинальный mangoose pro. Мой шнур не позволяет прошивки обновлять, да и не рискнул бы им. Американцы пишут, что дилерские сто заливали, результат один и тот же. Дилер разводит руками.

Все верно, чем выше обороты, тем коррекции стабилизируются
Вложения
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

alflash писал(а):Поверх какой версии заливали калибровку ...400?
И каким кабелем, китайским клоном?
Ссылка на описание неудачной попытки обновления ПО?
Предполагаю, что и они пользовали какой-нибудь "бюджетный" MiniVCI...

Если я правильно понимаю, эти данные вашего авто прямая иллюстрация одной из ситуаций в том "обучающем" скрине. Т.е. по мере увеличения rpm топливные коррекции улучшаются.
Я так понимаю, что искать подсос нужно?
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Тогда вопрос, почему лонг коррекция не постоянная, а плавает между 4-9%?
Аватара пользователя
alflash
Сообщения: 4167
Зарегистрирован: 18 фев 2007, 21:46
Откуда: Одесса
Контактная информация:

Re: топливные коррекции FJ Cruiser

Сообщение alflash »

Покажите такой "заголовок" .CUW'a, который заливали
Скрин "плавания" коррекций?
Ссылка на описание неудачной попытки обновления ПО?
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

alflash писал(а):Покажите такой "заголовок" .CUW'a, который заливали
Скрин "плавания" коррекций?
Ссылка на описание неудачной попытки обновления ПО?
Cuw во вложении
3YWK0400.rar
(721.07 КБ) 450 скачиваний
попробую еще раз и запишу скрин.
Я наверно неправильно выразился, она плавает когда проедешь, либо повышается после участка дороги, либо падает. Пока закономерность отследить не могу, в круизе растет или при активной акселерации.
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Ссылка на описание неудачной попытки обновления ПО?
[/quote]
Добавляю ссылку на такую же проблему, только машина на механике. Но калибровка тоже откатилась на старую версию, хотя ставили сразу обновленную.
Fj cruiser with TRD supercharger MT
"Старая" прошивка" - 3ywk0100
Обновленная прошивка -3ywk0300
https://www.fjcruiserforums.com/threads ... 06/page-13
shiva
Сообщения: 20
Зарегистрирован: 15 сен 2020, 12:36

Re: топливные коррекции FJ Cruiser

Сообщение shiva »

Сегодня сделал тест Evap. По итогам теста выскочила неисправность P0456 малая утечка
Результаты теста прилагаю.
Есть какие-то более конкретные рекомендации по результатам теста?
Крышку бака поменял, буду смотреть шланги, воспользуюсь дымогенератором, ну и клапана я так понимаю с аккумулятором нужно проверить.
Вложения
evap test FJ Cruiser_1GRFE _JTEBU11F070044284_29.09.2020 175729.rar
(4.98 КБ) 439 скачиваний
