Тойота COROLLA ZZE 1FE переполюсовка АКБ

[somebody]

Тойота COROLLA ZZE 1FE. Настоящий японец, праворульный с АКПП. Сел аккумулятор ребята решили "прикурить". Но не посмотрели на шнуры прикуривателя , добрый дядя угостивший ребят на шнурах перепутал цветовые концевички . каждый шнур имел с одного конца красную ручку а с другого черную.
В итоге имеем. Автомобиль завели, акпп в аварии. Ну а мне достался первый блин который лез комом.
При попытке подключиться к ECU получил ноль.Побеспокоил Владимира Петровича и в телефонном режиме обучался пользованию программой.
Проверились все предохранители. Коннекта с авто нет.
В телефонном разговоре с В.П. жалуюсь на то что зря поставил вер.7,10,30 на что В.П. спросил а не пользовался ли я меню DLC3 Cable Chek. Оказалась полезная "фича".
Которая мне рассказала что на К линии нет ничего. И началось все по новому.
С проверки предохранителей.

[somebody]

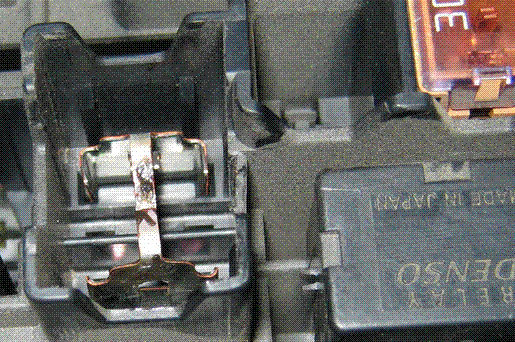

И вот он мой ляпсус.


После восстановления имеем счастье. В виде коннекта с авто регион Other, автоматом нашел двигатель, абс, срс.
Скрины и лог выложу позже .Флешку забыл на работе.

[somebody]

Да, с этого надо было начать.
Огромное СПАСИБО!!! Владимиру Петровичу, за науку, за терпение.За то что первый мой блин комо не вылез. Да В.П., подправьте что я упустил, недосказал.

[alflash]

Я бы посоветовал сделать и тест-драйв, чтобы убедиться, что все системы = ОК...
+ пока не понимаю, откуда БУ получал питание, что позволяло двигателю заводиться
В viewtopic.php?f=16&t=647 описана процедура проверки прогой Techstream контактов диагностического разъема (DLC3).
С помощью утилиты MFC - Vehicle_Check.exe, можно проверить по каким именно протоколам реализуется связь с БУ конкретного авто: viewtopic.php?f=16&t=350&start=36

[somebody]

Добавлю. Тест драйв сделали. Все ок , кроме генератора.

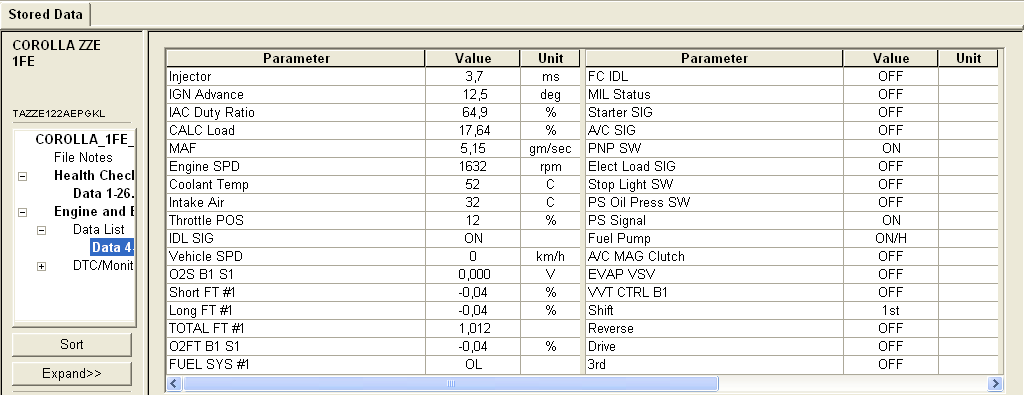

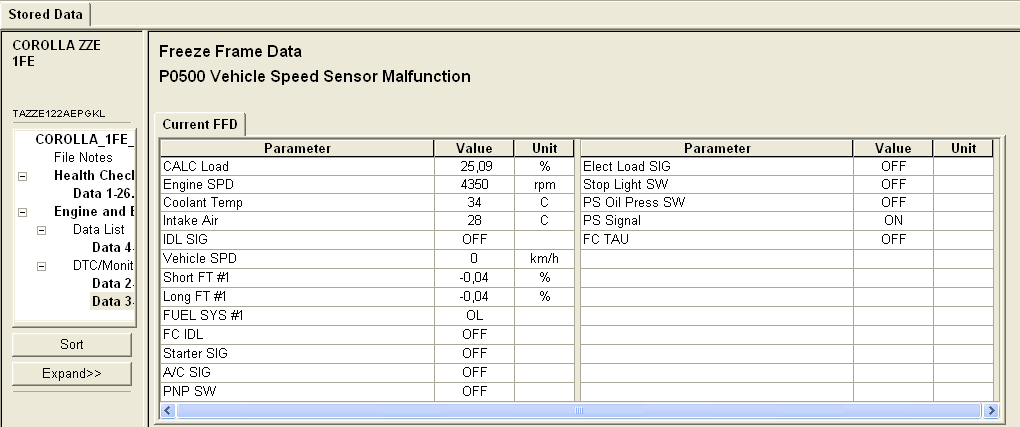

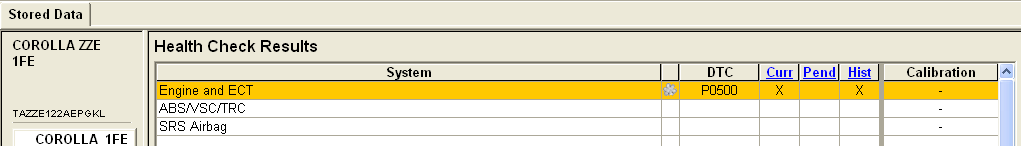

Вот скрины.

[somebody]

Еще. Хотелось бы услышать , что я не доделал , упустил и т.д. Конструктивную критику.
Не только учусь.

[alflash]

Вопросы по разным "фишкам" Toyota Techsream разных версий рассмотрены в этих темах
Описание Toyota Techstream viewtopic.php?f=16&t=350,
Возможности Toyota Techstream viewtopic.php?f=16&t=647

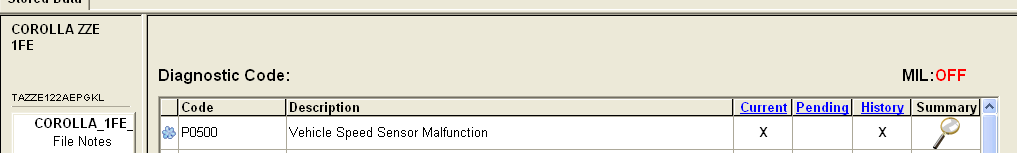

Если спидометр работает (при DTC P0500), то надо проверить доходит ли сигнал скорости авто от приборного щитка до БУ двигателем (контакт #22D)
М.б. пригодится и эта схема подключения генератора:
