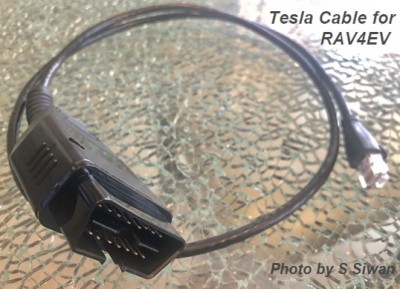

RAV4 EV: Mongoose Pro vs. Tesla Diagnostic Cable Kit

[alflash]

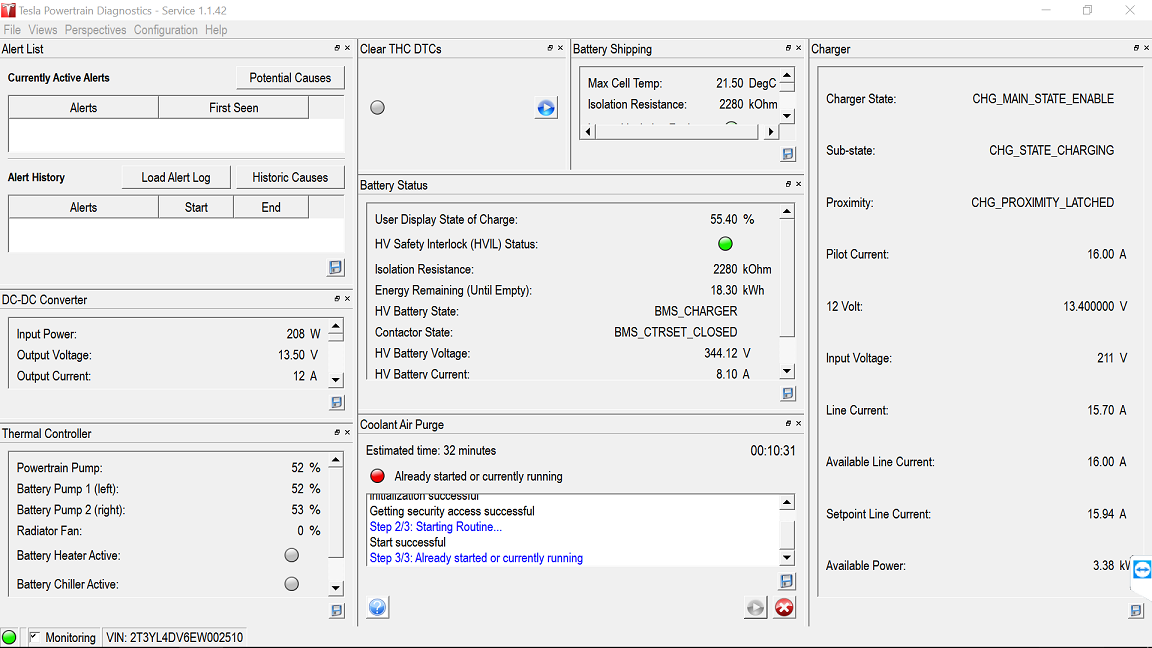

User Display State of Gharge vs. Energy Remaining vs. HV Battery Voltage:


Reference. Description of selfmade Remote Diagnostic Device aka r-VIM viewtopic.php?f=8&t=612&start=36#p12227

[alflash]

Ура, поехал еще один RAV4EV (г. Киев) после нескольких месяцев неподвижности!
Такая нехитрая перемычка помогла оживить его болезного

9:2 в нашу пользу!

Объявление. Всем желающим поделать диагностику всех систем своих RAV4EV и прочих Toyota/Lexus/Scion, получить резюме анализа её результатов, рекомендации по ремонту и техподдержку оного, просьба связаться для обновления своих данные и проведения диагностики.

[alflash]

10:2

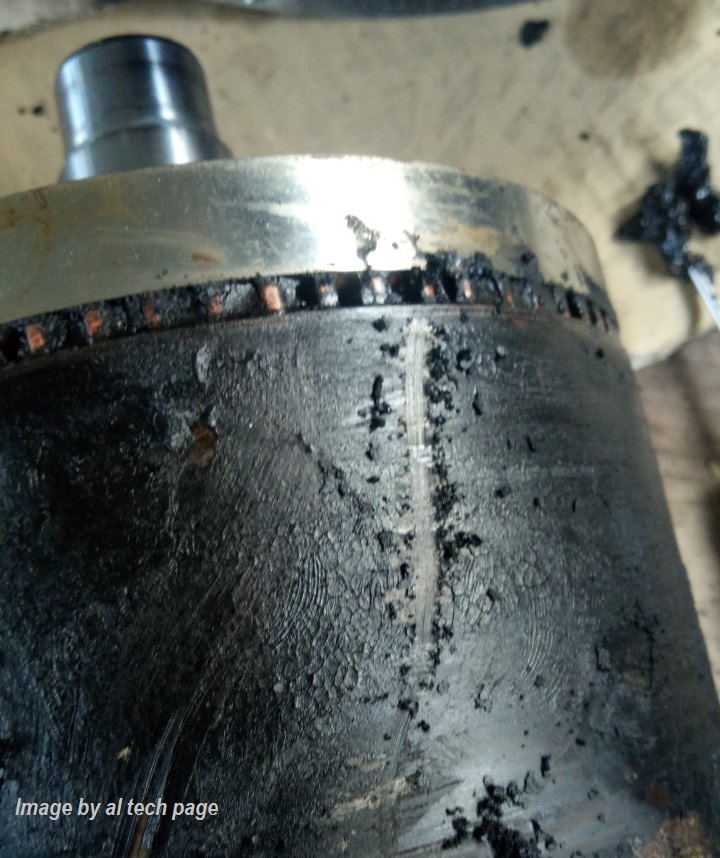

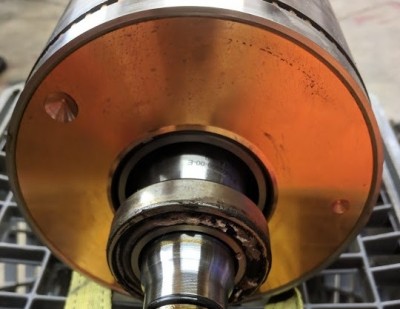

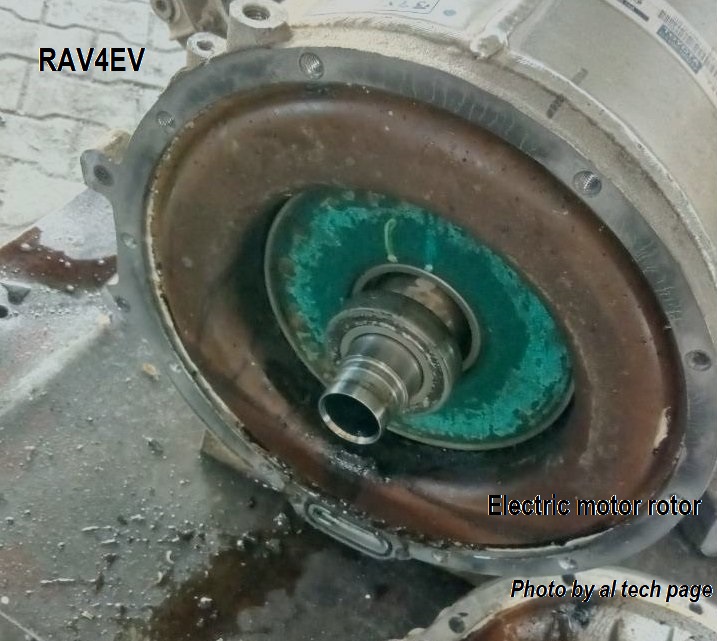

Ротор после попадания охлаждающей жидкости в электромотор

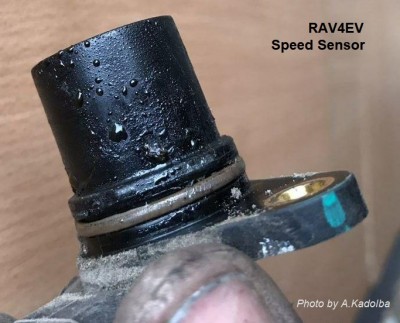

Датчик скорости как индикатор попадания ОЖ в мотор

[END]

Красивый .....зелёный...
Или вам не нравится?...

[alflash]

Таким он краше

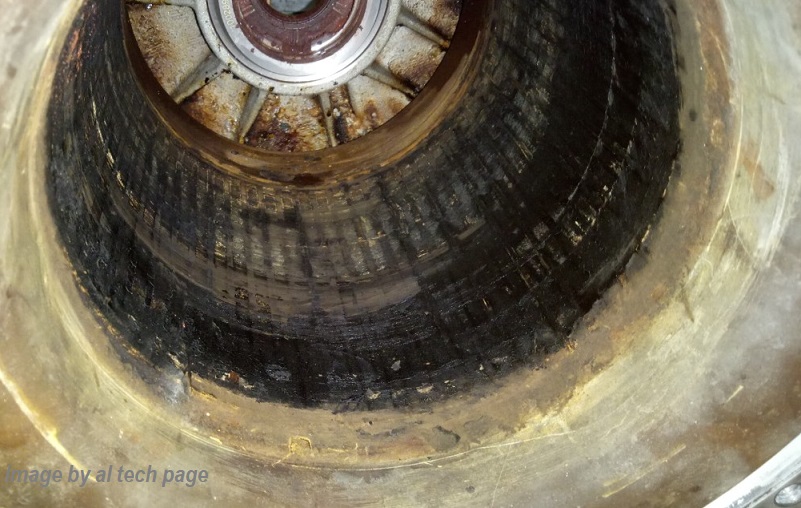

Update.Несмотря на такое состояние ротора и статора, - будет жить!

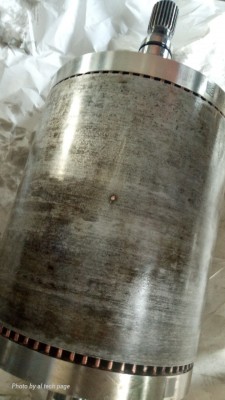

Update. Так-то оно уже получше

При этом коробка и ВВ инвертор не пострадали

[alflash]

11:2 после удаленной диагностики RAV4EV в г. Кривой Рог с помощью самодельного r-VIM'a (50 гривен за доставку в одну сторону намного дешевле откомандирования специалиста)

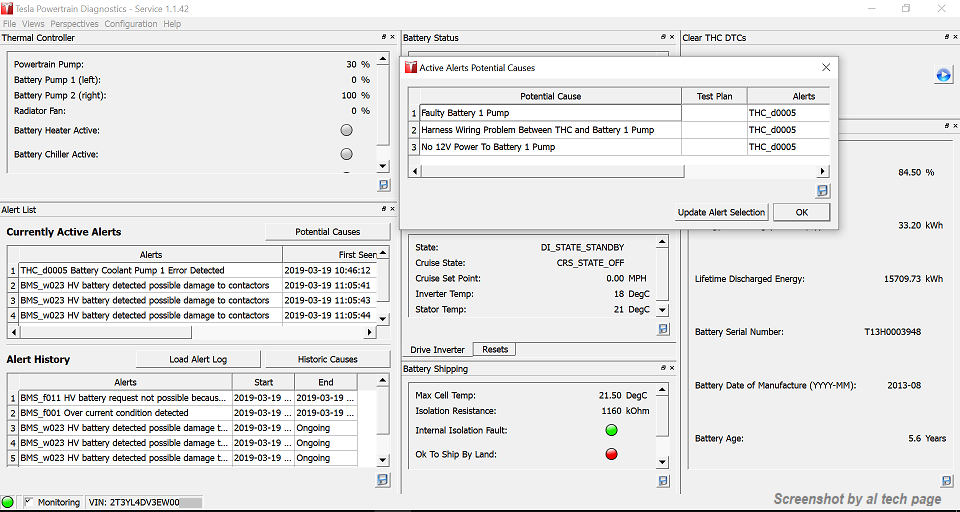

Диагноз: проверка/замена одного из насосов охлаждающей системы ВВ батареи и её контакторов

Reading the VIN-code as a sign of connecting the diagnostic program with the Tesla Propulsion Control System

[alflash]

• • Проникновенье наше по планете
    Особенно заметно вдалеке ...
    . "Письмо к другу" В. Высоцкий

А вот RAV4EV с "Check EV System" message в Иордании:


На следующей неделе будем посмотреть, чего "в супе не хватает или лишнего" тесловских систем

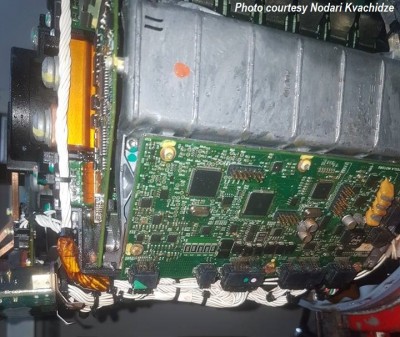

Update.Поскольку пострадала одна из плат* Drive Inverter'a, то диагностика откладывается до установки новой платы (https://www.ebay.com/itm/TESLA-S-X-ENGINE-MOTOR-CONTROL-MODULE-UNIT-New-1013416-00-A-REV03/113658923650)
*

[alflash]

11:2 после удаленной диагностики RAV4EV в г. Кривой Рог с помощью самодельного r-VIM'a (50 гривен за доставку в одну сторону намного дешевле откомандирования специалиста)

Вложение _06a.png больше недоступно

Диагноз: проверка/замена одного из насосов охлаждающей системы ВВ батареи и её контакторов

Итого.1. Оказалось, что у насоса No.1 не был зафиксирован разъем.
2. Устал жить один из контакторов ВВ батареи

После его замены этот RAV4EV like as new

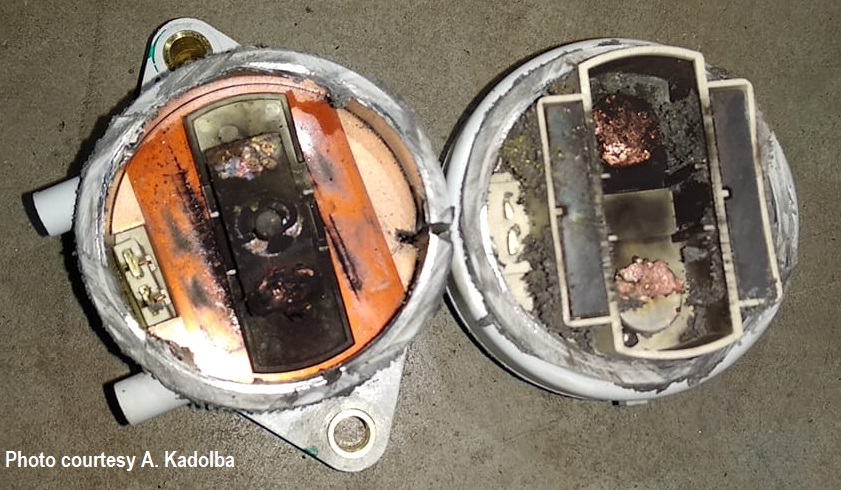

А внешне, неисправный контактор может выглядеть "как живой"

[alflash]

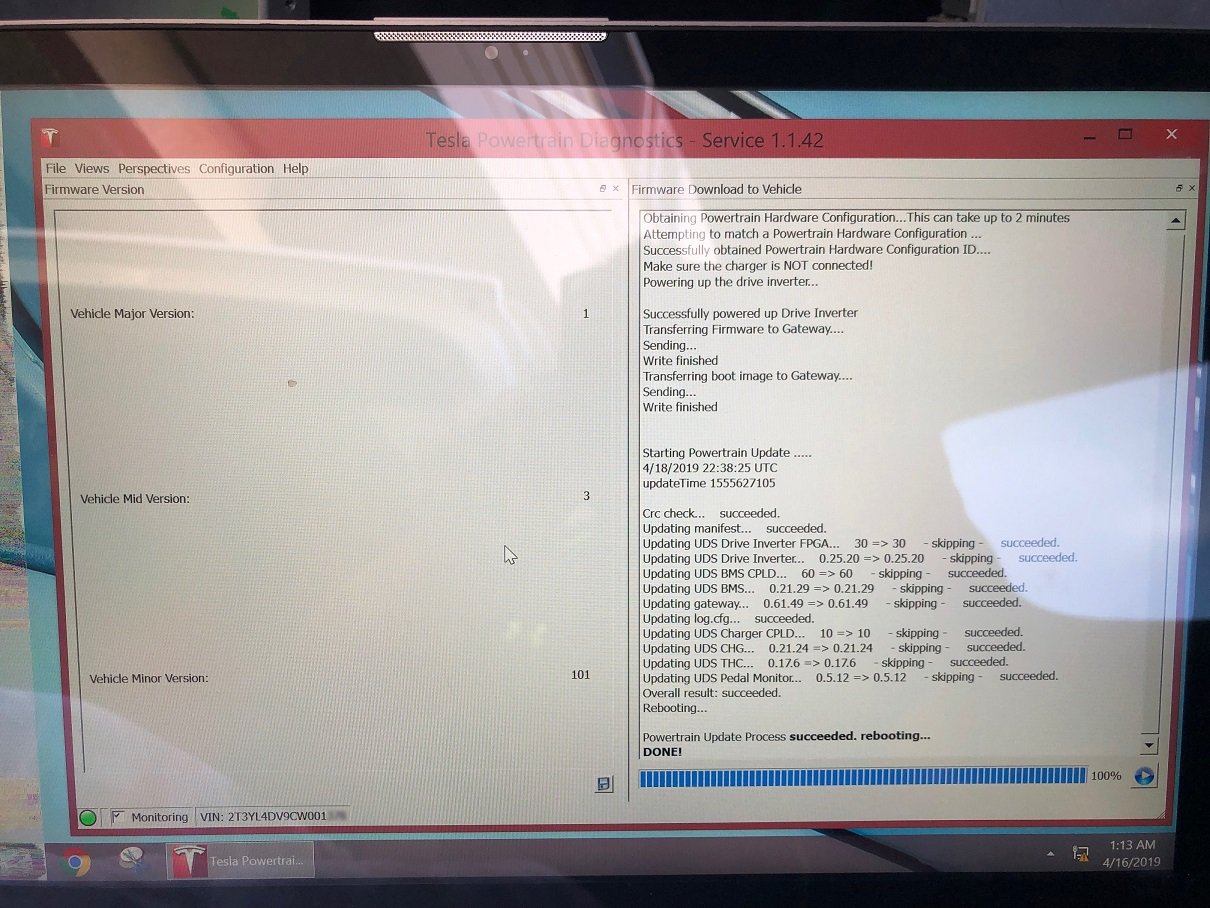

Перепрошивка Tesla System после замены неисправного Charger'a на б/у-шный:

12:2

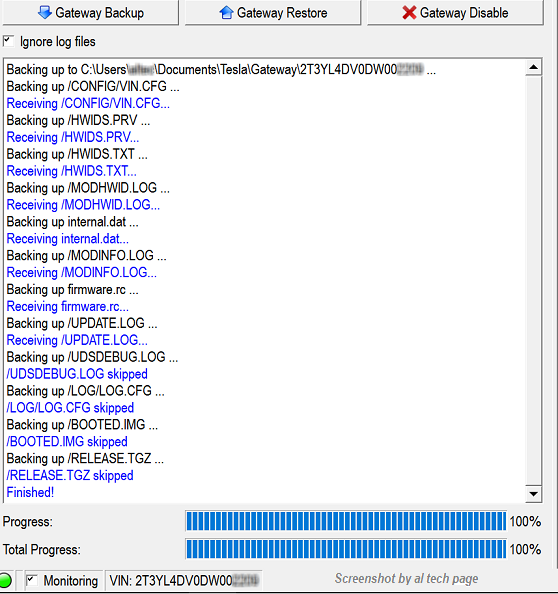

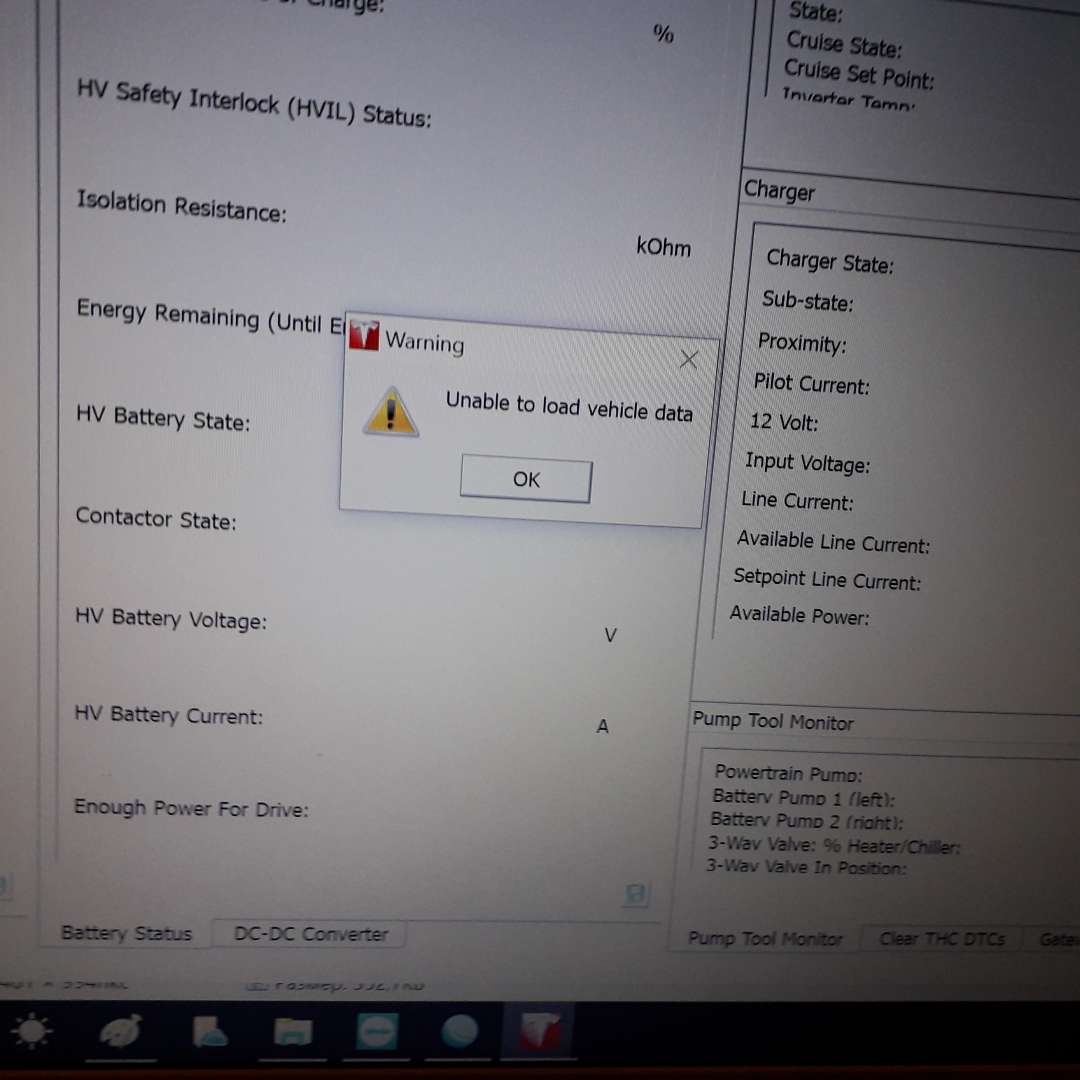

А это неудачная (пока ?) попытка перепрограммирования б/у- шного блока Gateway в Калифорнии

[alflash]

• • Проникновенье наше по планете
    Особенно заметно вдалеке ...
    . "Письмо к другу" В. Высоцкий

А вот RAV4EV с "Check EV System" message в Иордании:...

Добрались и туда
Первые результаты:

Видео в viewtopic.php?f=8&t=612&p=12257#p12257
Итого 13:2

Тем временем, в Калифорнии уже готов кабель для диагностики тамошнего RAV4EV

и, надеюсь, мало ему не покажется

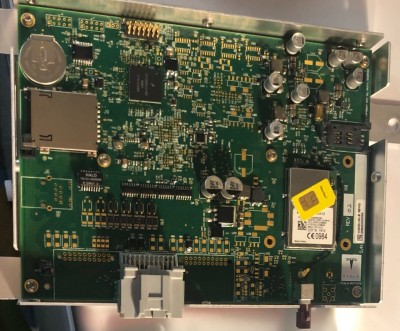

После покупки на Ebay used Gareway Assembly

и последующего перепрограммирования

окончательно 14:2
Примечание. Тамошние дылера ломили за такой блок 4.500 USD ...

И почти неожиданно такой самодельный девайс в Огайо:

И у этого RAV4EV оказался неисправным блок Gateway

Вот бы когда пригодился сделанный заранее, клон Gateway

Счастливый финал или "как съэкономить $4000US описана в https://www.facebook.com/groups/rav4ev/ ... 211490756/

[alflash]

• • Проникновенье наше по планете[youtube][/youtube]
    Особенно заметно вдалеке ...
    . "Письмо к другу" В. Высоцкий

А вот RAV4EV с "Check EV System" message в Иордании:...

Добрались и туда
Первые результаты:
Видео в viewtopic.php?f=8&t=612&p=12257#p12257

Видео дистанционной диагностики Toyota RAV4EV в Иордании программой, установленной в Одессе:


Update (2019.04.14). Прикольно в один день диагностировать RAV4EV в трех частях света: North America, Europe and Asia (California, Georgia and Jordan)

Например удаленной диагностики другого RAV4EV в г.Амман (Иордания)
Example of remote diagnostics in Amman (Jordan)

[admin]

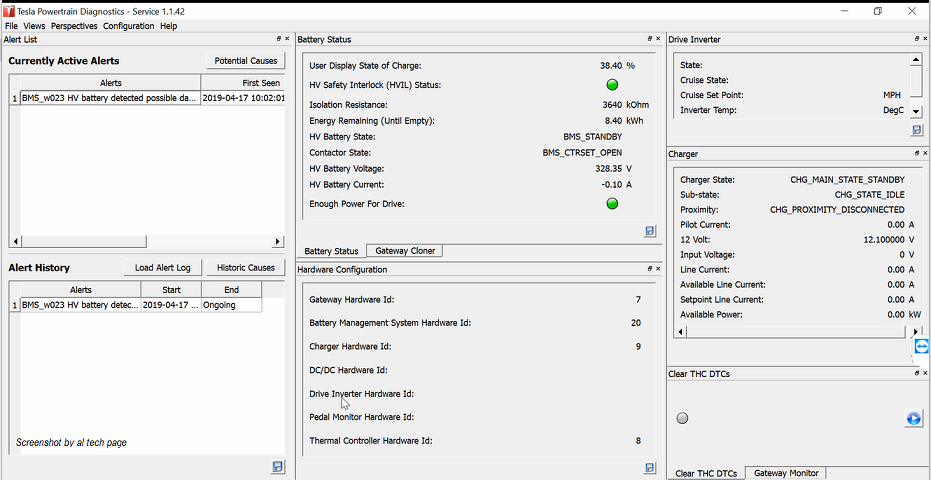

После неудачного устранения шума, предположительно в коробке, с последующим возникновением этого кода неисправности

BMS_w023

поехал киевский RAV4EV
Итого: 15:2
На очереди Огайо и Тбилиси

[alflash]

Поток данных DC-DC Converter and HV Battery Status при неподвижном RAV4EV и при его резком ускорении
RAV4EV. DC-DC Converter and HV Battery Status at Idle and Acceleration (Live Data)

[alfa]

Во обще, к то за кого играет и об чем тема? Видос с Иордании два раза посмотрел, понял только кчшичухгек мучм, братан, аличмш... Погода так ниче, солнце светит.
Может роман Чернышевского на досуге прочесть-Что делать?

[alflash]

Во обще, к то за кого играет и об чем тема? Видос с Иордании два раза посмотрел, понял только кчшичухгек мучм, братан, аличмш... Погода так ниче, солнце светит.
Может роман Чернышевского на досуге прочесть-Что делать?

Эта тема о многом и, в том числе, о диагностике и ремонт достаточно экстравагантного автомобиля RAV4EV. Десятки владельцев сталкиваются с абсолютно безнадежной ситуацией, когда это авто "ломается" и совершенно некому и нечем помочь с диагностикой и ремонтом либо дыллеры только что и могут предложить поагрегатную замену с ценой замены только одного блока в треть общей стоимости машины. Например как в примере с калифорнийским блоком Gateway.
И практика показывает, что тема достаточно востребована...

Видео, снятое в Иордании суть некое подтверждение факта Remote Diagnostic авто в другой стране непосредственно из Одессы.

Чтение художественной литературы (в том числе классиков), как впрочем, и учебника географии (в своё время), всегда было и будет полезным занятием, но, увы, для некоторых оно "не в коня корм"

Если есть недопонимание сути содержания некоторых сообщений, то это обычно поправимо и feel free to ask

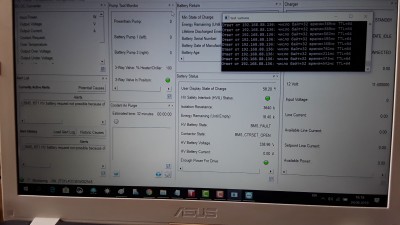

Фото с места событий (Одесса), обратите внимание на дату и время

[END]

Во обще, к то за кого играет и об чем тема? Видос с Иордании два раза посмотрел, понял только кчшичухгек мучм, братан, аличмш... Погода так ниче, солнце светит.
Может роман Чернышевского на досуге прочесть-Что делать?

Умеющий слушать да увидит....

[alflash]

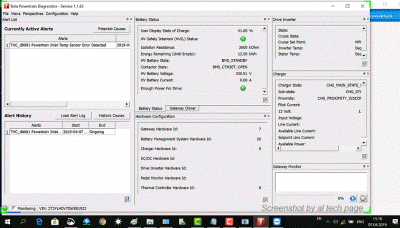

Для RAV4EV при неисправности в системах Tesla (DTC P312F) данные стоп-кадра этого кода неисправности весьма малоинформативны.
Для RAV4EV при неисправности в системах Tesla (DTC P312F) данные стоп-кадра этого кода неисправности весьма малоинформативны, например, как в этом случае


#RAV4EVdiagnostic

[alflash]

• • Проникновенье наше по планете
    Особенно заметно вдалеке ...
    . "Письмо к другу" В. Высоцкий

... Update.Поскольку пострадала одна из плат* Drive Inverter'a, то диагностика откладывается до установки новой платы (https://www.ebay.com/itm/TESLA-S-X-ENGINE-MOTOR-CONTROL-MODULE-UNIT-New-1013416-00-A-REV03/113658923650)...

Онлайн перепрограммирование RAV4EV Gateway в Тбилиси после замены контроллера блока Drive Inverter:


После замены контактора и очистки кода BMS_w023 у RAV4EV что в Аммане, теперь точно, что 16:2

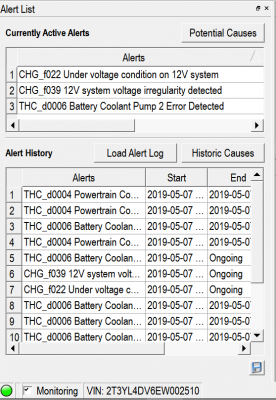

А его собрату осталось дождаться нового 12-вольтного аккумулятора и нового насоса системы охлаждения ВВ батареи

Дождался и счёт стал

17:2
